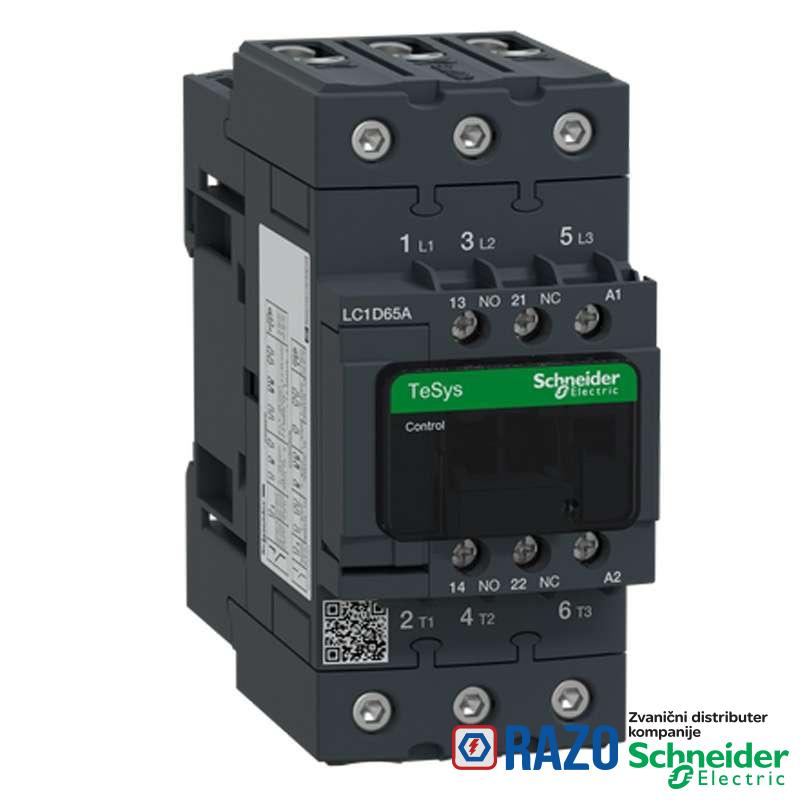

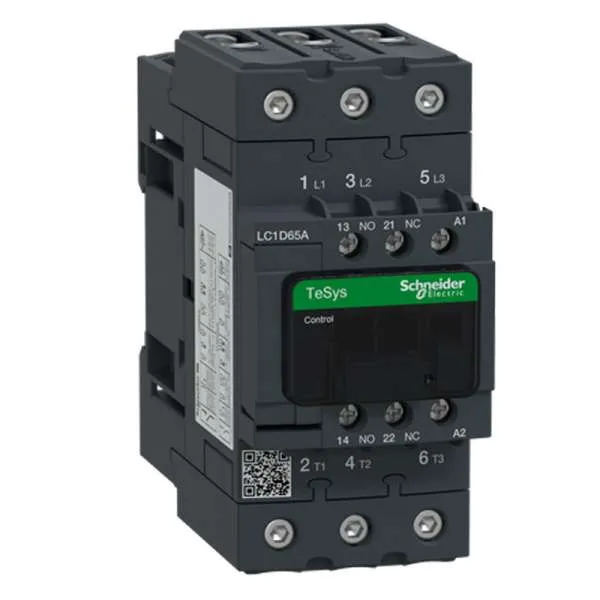

Kontaktor 65A 230V
Schneider Electric

Kontaktor 65A 230V

Šifra artikla: SC081
Model: LC1D65AP7
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
15.137,00 RSD
15.137,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
02.12.2020. - 04.12.2020.
Pomoć
OSNOVNE INFORMACIJE
Sertifikacija proizvoda UL
Sertifikacija proizvoda GOST
Sertifikacija proizvoda CSA
Sertifikacija proizvoda CCC
napon upravljačkog kola 230 V AC 50/60 Hz
[Ue] nazivni napon kolo napajanja: <= 690 V AC 25...400 Hz
[Ue] nazivni napon kolo napajanja: <= 300 V DC
snaga disipacije po polu 9.6 W AC-1
snaga disipacije po polu 6.3 W AC-3
prosečna impedansa 1.5 mΩ - Ith 80 A 50 Hz za kolo napajanja
sastav pomoćnog kontakta 1 NO + 1 NC
Grupa proizvoda TeSys D
[Ith] dozvoljena termička struja u vazduhu 10 A pri <60 °C za signalno kolo
[Ith] dozvoljena termička struja u vazduhu 80 A pri <60 °C za kolo napajanja
Nosači za montažu šina
Nosači za montažu ploča
tip upravljačkog kola AC pri 50/60 Hz
standardi CSA C22.2 No 14
standardi EN 60947-4-1
standardi EN 60947-5-1
standardi IEC 60947-4-1
standardi IEC 60947-5-1
standardi UL 508
nivo sigurnosne pouzdanosti B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
nivo sigurnosne pouzdanosti B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
primena kontaktora rezistivno opterećenje
primena kontaktora upravljanje motorom
nazivna prekidna moć 1000 A pri 440 V za kolo napajanja u skladu sa IEC 60947
Tip proizvoda ili komponente kontaktor
Irms nazivna moć uključenja 140 A AC za signalno kolo u skladu sa IEC 60947-5-1
Irms nazivna moć uključenja 250 A DC za signalno kolo u skladu sa IEC 60947-5-1
Irms nazivna moć uključenja 1000 A pri 440 V za kolo napajanja u skladu sa IEC 60947
ime proizvoda TeSys D
pripadajući osigurač 10 A gG za signalno kolo u skladu sa IEC 60947-5-1
pripadajući osigurač 125 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja
pripadajući osigurač 125 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci kolo napajanja: priključak na zavrtanj 1 kabl(ovi) 1-35 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: priključak na zavrtanj 2 kabl(ovi) 1-25 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: priključak na zavrtanj 1 kabl(ovi) 1-35 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: priključak na zavrtanj 2 kabl(ovi) 1-25 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: priključak na zavrtanj 1 kabl(ovi) 1-35 mm²jednožični bez kablovskog završetka
povezivanje - priključci kolo napajanja: priključak na zavrtanj 2 kabl(ovi) 1-25 mm²jednožični bez kablovskog završetka
grupa proizvoda TeSys
raspored kontakata 3 NO
kategorija upotrebe AC-3
kategorija upotrebe AC-1
kategorija upotrebe AC-4
[Ie] nazivna struja 80 A 60 °C) pri <= 440 V AC AC-1 za kolo napajanja
[Ie] nazivna struja 65 A 60 °C) pri <= 440 V AC AC-3 za kolo napajanja
maksimalni radni ciklus 3600 ciklusa/h pri <60 °C
moment pritezanja upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm
moment pritezanja upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2
moment pritezanja kolo napajanja: 8 N.m - na EverLink BTR vijčani priključak - kabl 25-35 mm² šestougaona 4 mm
moment pritezanja kolo napajanja: 5 N.m - na EverLink BTR vijčani priključak - kabl 1-25 mm² šestougaona 4 mm
električna trajnost 1.4 miliona ciklusa 80 A AC-1 pri Ue <= 440 V
električna trajnost 1.45 miliona ciklusa 65 A AC-3 pri Ue <= 440 V
mehanička trajnost 6 miliona ciklusa
Broj polova 3P
vreme uključenja/isključenja 4...19 ms otvaranje
vreme uključenja/isključenja 12...26 ms zatvaranje
Kategorija prenapona III
snaga motora kW 11 kW pri 400 V AC 50/60 Hz (AC-4)
snaga motora kW 18.5 kW pri 220...230 V AC 50/60 Hz (AC-3)
snaga motora kW 30 kW pri 380...400 V AC 50/60 Hz (AC-3)
snaga motora kW 37 kW pri 500 V AC 50/60 Hz (AC-3)
snaga motora kW 37 kW pri 660...690 V AC 50/60 Hz (AC-3)
snaga motora hp 40 hp pri 460/480 V AC 50/60 Hz za trofazne motori
snaga motora hp 5 hp pri 115 V AC 50/60 Hz za monofazne motori
snaga motora hp 10 hp pri 230/240 V AC 50/60 Hz za monofazne motori
snaga motora hp 20 hp pri 200/208 V AC 50/60 Hz za trofazne motori
snaga motora hp 20 hp pri 230/240 V AC 50/60 Hz za trofazne motori
snaga motora hp 50 hp pri 575/600 V AC 50/60 Hz za trofazne motori
[Ui] nazivni napon izolacije kolo napajanja: 600 V CSA sertifikovano
[Ui] nazivni napon izolacije kolo napajanja: 600 V UL sertifikovano
[Ui] nazivni napon izolacije signalno kolo: 690 V u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije signalno kolo: 600 V CSA sertifikovano
[Ui] nazivni napon izolacije signalno kolo: 600 V UL sertifikovano
[Ui] nazivni napon izolacije kolo napajanja: 690 V u skladu sa IEC 60947-4-1
Kratko ime uređaja LC1D
[Icw] kratkotrajna podnosiva struja kratkog spoja 520 A pri <40 °C - 10 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 900 A pri <40 °C - 1 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 110 A pri <40 °C - 10 min za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 260 A pri <40 °C - 1 min za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 100 A - 1 s za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja 120 A - 500 ms za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja 140 A - 100 ms za signalno kolo
zaštitni poklopac sa
DOPUNSKE INFORMACIJE
vreme nepreklapanja 1.5 milisekundi pri isključenju između NC i NO kontakta
vreme nepreklapanja 1.5 milisekundi pri zatvaranju između NC i NO kontakta
minimalna struja preklapanja 5 mA za signalno kolo
ograničenje napona upravljačkog kola propad napona: 0.3...0.6 Uc AC 50/60 Hz 60 °C)
ograničenje napona upravljačkog kola u radu: 0.8...1.1 Uc AC 50 Hz 60 °C)
ograničenje napona upravljačkog kola u radu: 0.85...1.1 Uc AC 60 Hz 60 °C)
kompatibilnost kontakta M2
napon kalema kontaktora 230 V AC standardno
otpornost izolacije > 10 MOhm za signalno kolo
opseg snage 15-25 kW pri 200-240 V trofazne
opseg snage 30-50 kW pri 380-440 V trofazne
opseg snage 30-50 kW pri 480-500 V trofazne
udarna snaga u VA 140-140 VA 60 Hz 0.75 20 °C)
udarna snaga u VA 160-160 VA 50 Hz 0.75 20 °C)
tehnologija kalema bez ugrađenog prigušivača
tip motornog pokretača direct on-line contactor
minimalni napon preklapanja 17 V za signalno kolo
frekvencija signalnog kola 25...400 Hz
tip pomoćnog kontakta tip mehanički povezani 1 NO + 1 NC u skladu sa IEC 60947-5-1
tip pomoćnog kontakta tip preslikani kontakt 1 NC u skladu sa IEC 60947-4-1
kompatibilnost LC1D
snaga držanja u VA 13-13 VA 60 Hz 0.3 20 °C)
snaga držanja u VA 15-15 VA 50 Hz 0.3 20 °C)
disipacija toplote 4-5 W pri 50/60 Hz
OKRUžENJE
Mehanička robusnost vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz
Mehanička robusnost vibracije na kontaktor u radu: 4 Gn, 5...300 Hz
Mehanička robusnost udara na kontaktor u radu: 15 Gn za 11 ms
Mehanička robusnost udara kontaktor nije u radu: 10 Gn za 11 ms
Visina 122 mm
Temperatura okoline za rad uređaja -5-60 °C
Stepen zaprljanosti 3
Masa proizvoda 0.86 kg
otpornost na plamen V1 u skladu sa UL 94
Temperatura okoline za skladištenje -60-80 °C
zaštitni tretman TH u skladu sa IEC 60068-2-30
IP stepen zaštite IP20 prednja strana u skladu sa IEC 60529
nadmorska visina za rad uređaja 3000 m bez smanjenja karakteristika
Otpornost na vatru 850 °C u skladu sa IEC 60695-2-1
Širina 55 mm
Dubina 120 mm
dopustiva temperatura u okolini uređaja -40-70 °C na Uc
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1503009EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1503009EN
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months

Kontaktor LC1D serije 65A 230V AC Schneider Electric bešumni i pouzdani za sve nazivne struje

AC, DC, DC kontrolno kolo male potrošnje .
Sve vrste pokretača: za promenu smera ili direktno pokretanje, zvezda/trougao, preko automatskih transformatora, i td .Konektori: elastični priključak, EverLink kontaktni blok sa zavrtnjem, prstenasta veza, Faston konektor.Laka i jednostavna direktna montaža kontaktora na zaštitni prekidač, sa inovativnim EverLink kontaktnim blokom (od 40 do 65 A)
