| OSNOVNE INFORMACIJE | |
|---|---|
| Signalna funkcija | odvojeni nadzor osigurača |
| Grupa proizvoda | ISFL160 |
| Tip proizvoda ili komponente | rastavljač sa osiguračima |
| ime proizvoda | Fupact ISFL |
| grupa proizvoda | Fupact |
| Primena uređaja | zaštita |
| Kratko ime uređaja | ISFL160 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| veličina osigurača | NH001 |
| veličina osigurača | NH01 |
| [Ith] dozvoljena termička struja u vazduhu | 160 A 40 °C ) horizontalna |
| [Ith] dozvoljena termička struja u vazduhu | 144 A 55 °C ) vertikalno |
| [Ith] dozvoljena termička struja u vazduhu | 152 A 50 °C ) horizontalna |
| [Ith] dozvoljena termička struja u vazduhu | 152 A 50 °C ) vertikalno |
| [Ith] dozvoljena termička struja u vazduhu | 160 A 45 °C ) horizontalna |
| [Ith] dozvoljena termička struja u vazduhu | 160 A 45 °C ) vertikalno |
| [Ith] dozvoljena termička struja u vazduhu | 160 A 40 °C ) vertikalno |
| [Ith] dozvoljena termička struja u vazduhu | 120 A 70 °C ) horizontalna |
| [Ith] dozvoljena termička struja u vazduhu | 120 A 70 °C ) vertikalno |
| [Ith] dozvoljena termička struja u vazduhu | 128 A 65 °C ) horizontalna |
| [Ith] dozvoljena termička struja u vazduhu | 128 A 65 °C ) vertikalno |
| [Ith] dozvoljena termička struja u vazduhu | 136 A 60 °C ) horizontalna |
| [Ith] dozvoljena termička struja u vazduhu | 136 A 60 °C ) vertikalno |
| [Ith] dozvoljena termička struja u vazduhu | 144 A 55 °C ) horizontalna |
| indikator pozicije kontakta | ne |
| Tip mreže | DC |
| Tip mreže | AC |
| [Ue] nazivni napon | 690 V AC 50/60 Hz |
| [Ue] nazivni napon | 800 V AC 50/60 Hz AC-20 |
| vidljivo prekidanje | da |
| Lokacija za montiranje | jedno iznad drugog |
| Tip upravljanja | ručica nosača osigurača |
| Način montiranja | vertikalno - horizontalno |
| [Ui] nazivni napon izolacije | 800 V AC 50/60 Hz u skladu sa EN 60947-3 |
| pogodno za izolaciju | da u skladu sa IEC EN 60947-3 |
| nazivna moc ukljucenja i iskljucenja | Icm 210 A pri 415 V u skladu sa EN/IEC 60947-3 |
| nazivna moc ukljucenja i iskljucenja | Icm 210 A pri 500 V |
| nazivna moc ukljucenja i iskljucenja | Icm 210 A pri 690 V |
| nazivna moc ukljucenja i iskljucenja | Icn 100 A pri 415 V |
| nazivna moc ukljucenja i iskljucenja | Icn 100 A pri 500 V |
| nazivna moc ukljucenja i iskljucenja | Icn 100 A pri 690 V |
| operacija kontakata | jednostruko prekidanje |
| držač za montažu | sabirnice |
| tip osigurača | DIN |
| [Ie] nazivna struja | AC-22B: 160 A AC 50/60 Hz 220/240 V |
| [Ie] nazivna struja | AC-22B: 160 A AC 50/60 Hz 380/415 V |
| [Ie] nazivna struja | AC-22B: 100 A AC 50/60 Hz 660/690 V |
| [Ie] nazivna struja | AC-22B: 160 A AC 50/60 Hz 440/480 V |
| [Ie] nazivna struja | AC-22B: 160 A AC 50/60 Hz 500 V |
| [Ie] nazivna struja | AC-23B: 160 A AC 50/60 Hz 220/240 V |
| [Ie] nazivna struja | AC-23B: 160 A AC 50/60 Hz 380/415 V |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV |
| opis zaštićenih polova | 1 x 3f |
| priprema za zaključavanje | može se zaključati |
| [Ithe] dozvoljena termička struja u ormanu | 160 A pri 40 °C, disipacija po osiguraču: 12 Wvertikalno - horizontalno |
| nazivni ciklus | neprekidno |
| opis polova | 1 x 3P promenljivo |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CCC |
| IK stepen zaštite | IK07 u skladu sa EN 50102 |
| Temperatura okoline za rad uređaja | -25-70 °C |
| Visina | 405 mm |
| povezivanje - priključci | priključak na zavrtanj donji M8 160 A |
| povezivanje - priključci | direktno povezivanje priključak sa gornje strane 160 A 100 mm |
| moment pritezanja | 14 N.m |
| Standardi | EN/IEC 60947-3 |
| Standardi | EN/IEC 60947-1 |
| Standardi | IEC 60269-2-1 |
| priključni blok | direct connection and screw connection |
| dizajn | vertikalni dizajn |
| klasa zaštite od električnog udara | klasa II prednji deo |
| stepen zaprljanosti | 3 u skladu sa IEC 60947 |
| električna trajnost | AC-21B: 200 ciklusa 690 V AC 50/60 Hz |
| električna trajnost | AC-22B: 200 ciklusa 500 V AC 50/60 Hz |
| električna trajnost | AC-23B: 200 ciklusa 415 V |
| Temperatura okoline za skladištenje | -50-85 °C |
| mehanička trajnost | 1600 ciklusa |
| IP stepen zaštite | N/A |
| kompatibilnost | ISFL160 |
| Širina | 50 mm |
| Dubina | 123 mm |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu) |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

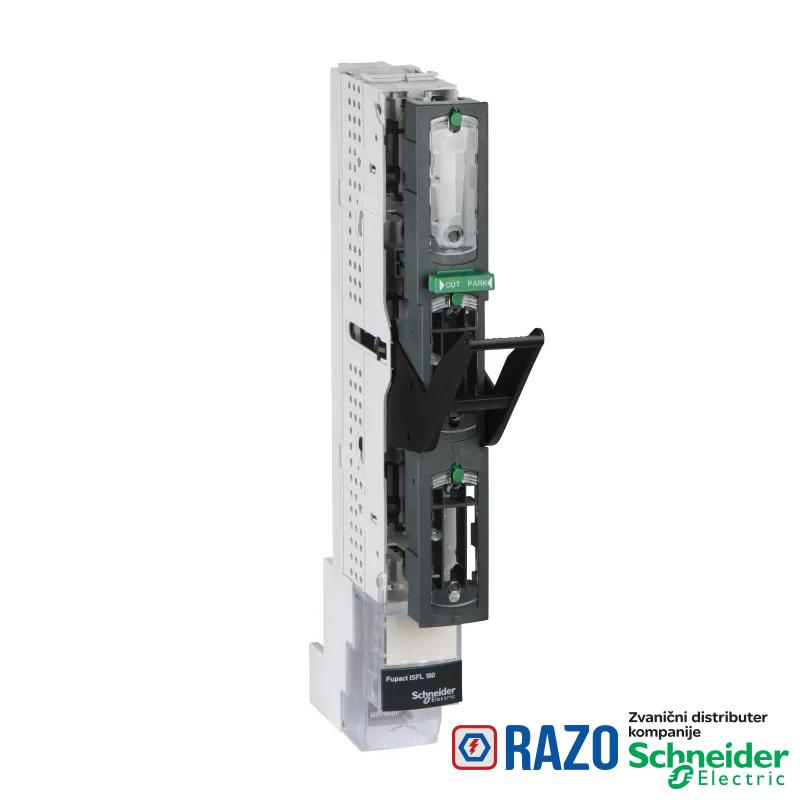

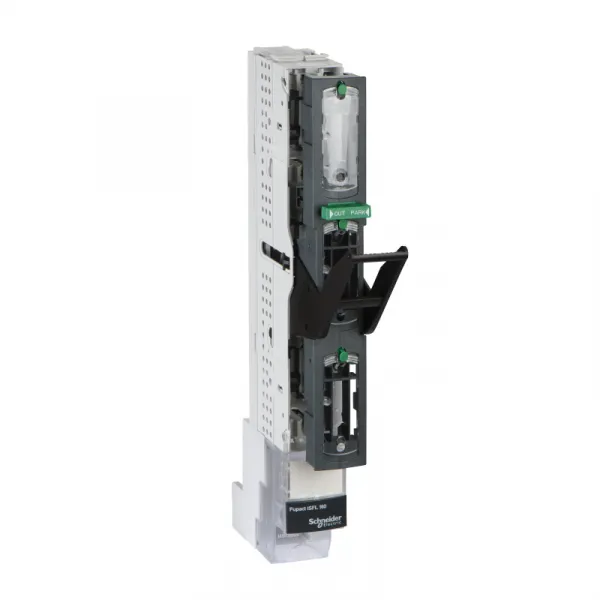

Rastavljac ISFL-160 III-polni na 100mm
