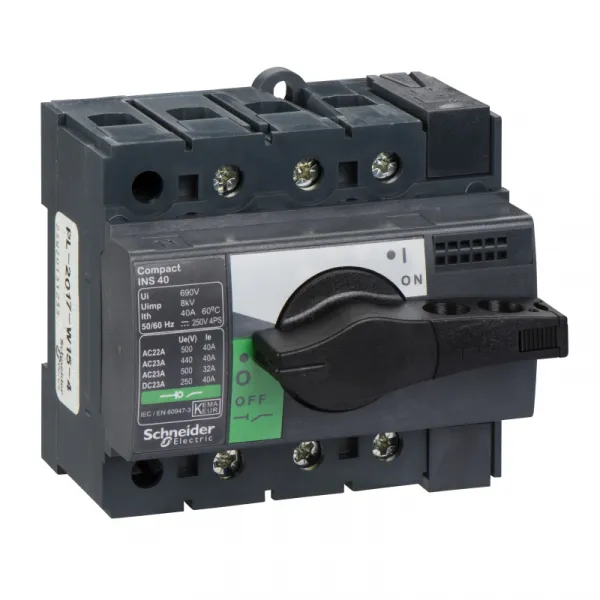

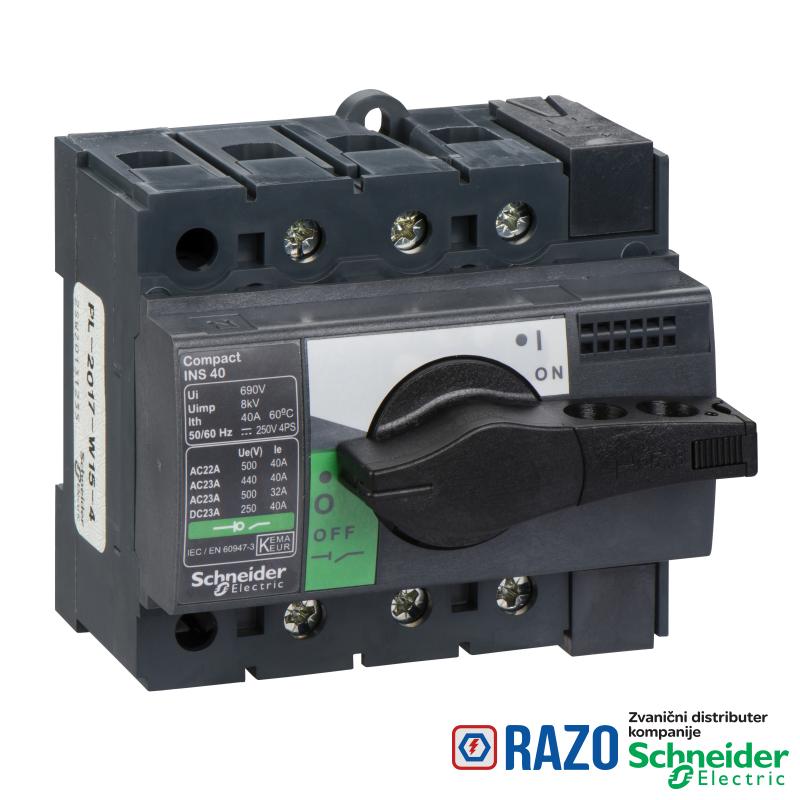

INS prekidač 40A III-polni
Schneider Electric

INS prekidač 40A III-polni

Šifra artikla: SC645
Model: 28900
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
7.960,00 RSD
7.960,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
30.03.2024. - 01.04.2024.
Pomoć
OSNOVNE INFORMACIJE
Mrežna frekvencija 50/60 Hz
Grupa proizvoda INS40...160
[Ith] dozvoljena termička struja u vazduhu 40 A pri 60 °C
[Ue] nazivni napon 125 V DC
[Ue] nazivni napon 500 V AC 50/60 Hz
indikator pozicije kontakta da
Tip mreže DC
Tip mreže AC
vidljivo prekidanje ne
Tip proizvoda ili komponente rastavljač
ime proizvoda Compact INS
grupa proizvoda Compact
ime rastavljača Compact INS40
stepen zaprljanosti 3
[Icm] nazivna kratkospojna moć uključenja 15 kA sam rastavljač 500 V AC pri 50/60 Hz
[Icm] nazivna kratkospojna moć uključenja 75 kA sa zaštitnim prekidačem 500 V AC pri 50/60 Hz
[Ui] nazivni napon izolacije 690 V AC 50/60 Hz
pogodno za izolaciju da
[Ie] nazivna struja AC-22A: 40 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja DC-23A: 40 A DC 125 V 2 pola serijski
[Ie] nazivna struja AC-22A: 40 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja AC-22A: 40 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja AC-22A: 40 A AC 50/60 Hz 500 V
[Ie] nazivna struja AC-23A: 32 A AC 50/60 Hz 500 V
[Ie] nazivna struja AC-23A: 40 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-23A: 40 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja AC-23A: 40 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja DC-22A: 40 A DC 125 V 2 pola serijski
Broj polova 3P
[Uimp] nazivni podnosivi impulsni napon 8 kV
Kratko ime uređaja Compact INS40
DOPUNSKE INFORMACIJE
Visina 85 mm
klasa rada sa prekidima klasa 120 - 60 %
povezivanje 18 mm
Nosači za montažu DIN šina
Nosači za montažu ploča
donji priključak prednji
boja drške crna
Masa proizvoda 0.5 kg
Tip upravljanja zakretna ručica
gornji priključak prednja
Način montiranja fiksno
električna trajnost AC-22A: 1500 ciklusa 220/240 V AC 50/60 Hz
električna trajnost DC-23A: 1500 ciklusa 250 V DC 2 pola serijski
električna trajnost AC-22A: 1500 ciklusa 380/415 V AC 50/60 Hz
električna trajnost AC-22A: 1500 ciklusa 440 V AC 50/60 Hz
električna trajnost AC-22A: 1500 ciklusa 500 V AC 50/60 Hz
električna trajnost AC-23A: 1500 ciklusa 220/240 V AC 50/60 Hz
električna trajnost AC-23A: 1500 ciklusa 380/415 V AC 50/60 Hz
električna trajnost AC-23A: 1500 ciklusa 440 V AC 50/60 Hz
električna trajnost AC-23A: 1500 ciklusa 500 V AC 50/60 Hz
električna trajnost DC-22A: 1500 ciklusa 250 V DC 2 pola serijski
mehanička trajnost 20000 ciklusa
Poprečni presek kabla 1.5-50 mm²
kompatibilnost INS40
dimenzije kućišta za Ithe 190 mm x 115 mm x 55 mm
Širina 90 mm
Dubina 62.5 mm
[Icw] kratkotrajna podnosiva struja kratkog spoja 0.067 kA tokom 20 s u skladu sa IEC 60947-3
[Icw] kratkotrajna podnosiva struja kratkog spoja 1.73 kA tokom 3 s u skladu sa IEC 60947-3
[Icw] kratkotrajna podnosiva struja kratkog spoja 3 kA tokom 1 s u skladu sa IEC 60947-3
[Icw] kratkotrajna podnosiva struja kratkog spoja 5.5 kA tokom 30 s u skladu sa IEC 60947-3
nazivni ciklus neprekidno
maksimalna snaga AC-23: 11 kW pri 220/240 V AC 50/60 Hz
maksimalna snaga AC-23: 18.5 kW pri 500/525 V AC 50/60 Hz
maksimalna snaga AC-23: 20 kW pri 380/415 V AC 50/60 Hz
maksimalna snaga AC-23: 22 kW pri 440 V AC 50/60 Hz
OKRUžENJE
Sertifikacija proizvoda KEMA-KEUR
Sertifikacija proizvoda CCC
IK stepen zaštite IK07 u skladu sa EN 50102
Temperatura okoline za rad uređaja -25-70 °C
Standardi IEC 60947-1
Standardi IEC 60947-3
IP stepen zaštite IP40 u skladu sa IEC 60529
Temperatura okoline za skladištenje -50-85 °C
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1304023
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti N/A
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months

Nazivni napon: do 690 V
Nazivna struja: 40 do 2500 A
Kategorije: AC23A/AC22A
Nema odstupanja do 60 °C
Podnosiv impulsni napon: 8 kV
Ugradjuje se na DIN šinu (do INS160) i na montažnu ploču
Pozitivna indikacija razdvojenosti kontakata (INS) odnosno vidno razdvajanje (INV)
3 i 4-polne verzije u istom kuć‡ištu
Stepen zaštite prednje ploče, klasa II
Mehanizam sa prednje strane kao standardna varijanta, opciono mehanizam sa strane (do INS250)
Sistem za izmenu izvora napajanja u jednom kuć‡ištu
Daljniska indikacija uz pomoć‡ne kontakte
Zajednički pomoć‡ni pribor sa Compact NS opsegom
Uskladj‘enost sa medjunarodnim standardima: IEC 60947-1 i -3, UL489 (do 400 A), VDE 660 i 113, CNO
