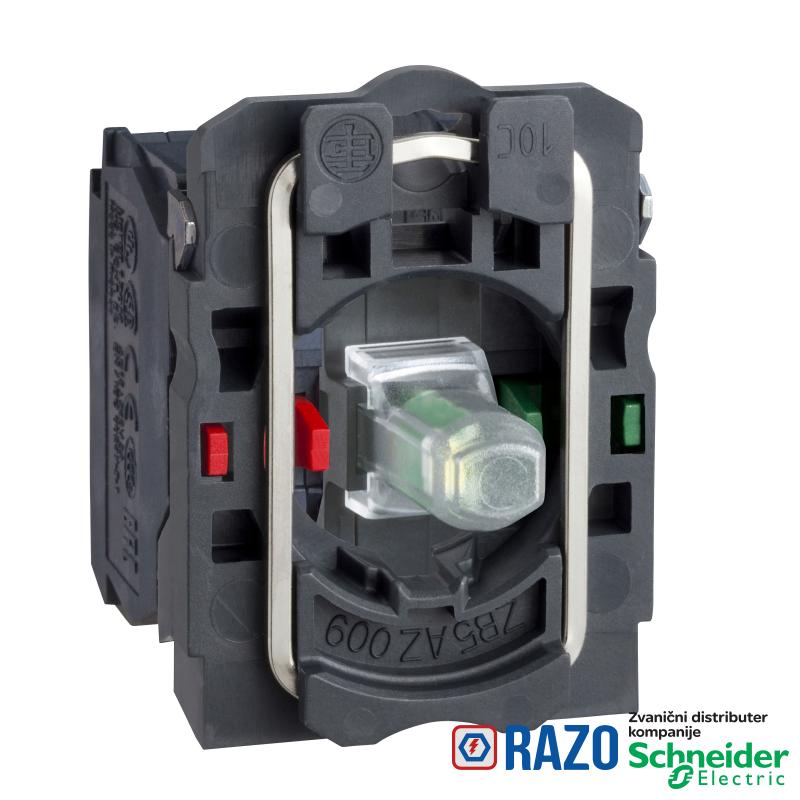

OSNOVNE INFORMACIJE | |
---|---|
Grupa proizvoda | Harmony XB5 |
svetlosni izvor | zaštićeni LED |
napajanje svetlosnog bloka | direktno |
Tip proizvoda ili komponente | kompletno telo/kontakt i svetleći blok |
materijal montažnog rama | plastika |
tip glave | standard |
povezivanje - priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN 60947-1 |
povezivanje - priključci | vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN 60947-1 |
tip kontakata i sastav | 1 NO + 1 NC |
prodaja po nedeljivim količinama | 1 |
operacija kontakata | sporo isključenje |
boja svetlosnog izvora | zelena |
Kratko ime uređaja | ZB5 |
baza sijalice | integrisan LED |
DOPUNSKE INFORMACIJE | |
---|---|
upotreba kontakata | standardni |
opis priključaka ISO n°1 | (11-12)NC |
opis priključaka ISO n°1 | (13-14)NO |
sila u radu | 2 N NC menja električno stanje |
sila u radu | 2.3 N NO menja električno stanje |
zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1 |
put u radu | 1.5 mm (NC menja električno stanje) |
put u radu | 2.6 mm (NO menja električno stanje) |
put u radu | 4.3 mm (ukupni put) |
materijal kontakata | legura srebra (Ag/Ni) |
pozitivno otvaranje | sa u skladu sa EN/IEC 60947-5-1 dodatak K |
[Ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa EN/IEC 60947-5-1 |
Masa proizvoda | 0.042 kg |
[Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN 60947-1 |
CAD ukupna visina | 42 mm |
struja potrošnje | 14 mA |
električna trajnost | 1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
električna trajnost | 1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
električna trajnost | 1000000 ciklusa, DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
električna trajnost | 1000000 ciklusa, DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
servisni vek | 100000 sati pri nazivnom naponu i 25 °C |
podnosivi naponski udar | 1 kV u skladu sa IEC 61000-4-5 |
[Ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa EN 60947-1 |
tip signalizacije | trajna |
moment u radu | 0.05 N.m NO menja električno stanje |
[Ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
[Ie] nazivna radna struja | 6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
[Ie] nazivna radna struja | 0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
[Ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
[Ie] nazivna radna struja | 0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
[Ie] nazivna radna struja | 1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
mehanička trajnost | 5000000 ciklusa |
kompatibilnost | ZB5 |
izolacija | ne |
električna pouzdanost IEC 60947-5-4 | λ < 10exp(-6) pri 5 V i 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
električna pouzdanost IEC 60947-5-4 | λ < 10exp(-8) pri 17 V i 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
moment pritezanja | 0.8-1.2 N.m u skladu sa EN 60947-1 |
CAD ukupna širina | 30 mm |
CAD ukupna dubina | 32 mm |
oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
[Us] nazivni napon | 110...120 V AC pri 50/60 Hz |
OKRUžENJE | |
---|---|
Sertifikacija proizvoda | CSA |
Sertifikacija proizvoda | GL |
Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
Sertifikacija proizvoda | RINA |
Sertifikacija proizvoda | BV |
Sertifikacija proizvoda | UL odobrenje |
Sertifikacija proizvoda | DNV |
Temperatura okoline za rad uređaja | -40-70 °C |
otpornost na elektromagnetna polja | 10 V/m u skladu sa IEC 61000-4-3 |
Standardi | JIS C 4520 |
Standardi | EN/IEC 60947-5-1 |
Standardi | EN/IEC 60947-5-4 |
Standardi | CSA C22.2 No 14 |
Standardi | EN/IEC 60947-1 |
Standardi | UL 508 |
otpornost na udare | 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
otpornost na udare | 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
otpornost na vibracije | 5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6 |
Temperatura okoline za skladištenje | -40-70 °C |
otpornost na elektrostatičko pražnjenje | 6 kV na kontaktu (metalnim delovima) u skladu sa IEC 61000-2-6 |
otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu (u izolovanim delovima) u skladu sa IEC 61000-2-6 |
klasa zaštite protiv električnog udara | klasa II u skladu sa IEC 60536 |
Tretman zaštite | TH |
otpornost na brze prelaze | 2 kV u skladu sa IEC 61000-4-4 |
elektromagnetna emisija | klasa B u skladu sa IEC 55011 |
ODRžIVOST PONUDE | |
---|---|
Informacije o RoHS izuzecima | Da |
Bez žive | Da |
Izjava o zaštiti okoliša | ENVPEP1710010EN |
Status održive ponude | Green Premium proizvod |
Propis REACh | referenca sadrži SVHC iznad propisanog praga |
REACh bez SVHC | Da |
WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
RoHS regulativa za Kinu | X |
Profil cirkularnosti | ENVEOLI1710010EN |
EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
UGOVORNA GARANCIJA | |
---|---|
Garancija | 18 months |
