OSNOVNE INFORMACIJE
namena proizvoda	za XAPS upravljačku stanicu
namena proizvoda	za XB5 Ø 22 mm upravljačko signalne elemente
blok za montiranje	zadnja montaža
tip kontakata i sastav	1 NC
prodaja po nedeljivim količinama	5
Grupa proizvoda	Harmony XAPS
Grupa proizvoda	Harmony XAL

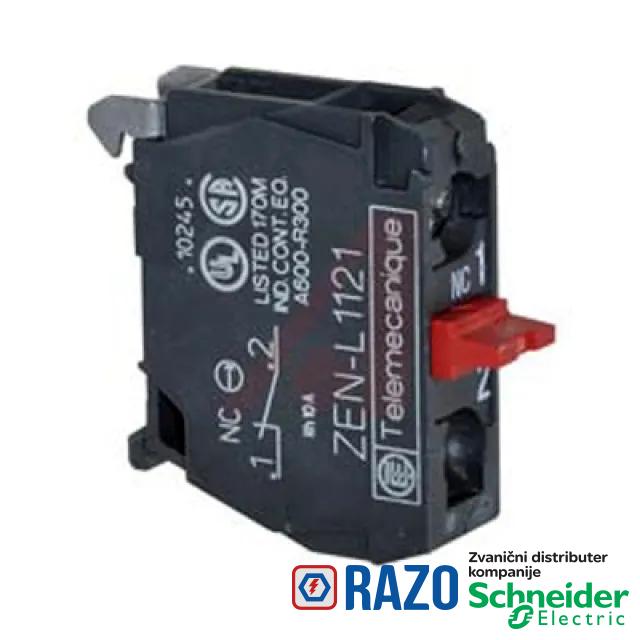

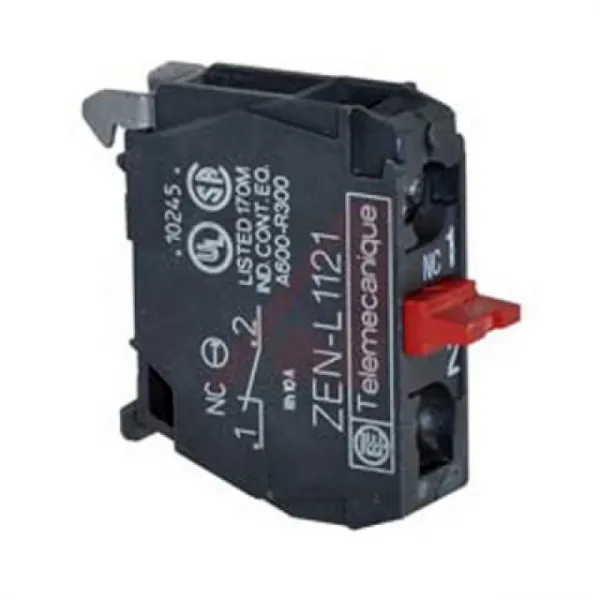

Tip proizvoda ili komponente	kontaktni blok
Kratko ime uređaja	ZENL

DOPUNSKE INFORMACIJE
električna trajnost	1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
povezivanje - priključci	vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1
povezivanje - priključci	vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1
[Ui] nazivni napon izolacije	600 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
sila u radu	2 N NC menja električno stanje
zaštita od kratkog spoja	10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
operacija kontakata	sporo isključenje
put u radu	1.5 mm (NC menja električno stanje)
put u radu	4.3 mm (ukupni put)
maximum resistance across terminals	25 MΩ
način spajanja	za sastavljanje kod korisnika
materijal kontakata	legura srebra (Ag/Ni)
mehanička trajnost	10000000 ciklusa
pozitivno otvaranje	sa u skladu sa EN/IEC 60947-5-1 dodatak K
kompatibilnost	ZENL
Dodatne informacije	montaža na integrisanu ploču u kućištu
kod	SR1 (količina <= 3 )
kod	SR2 (količina <= 2 )
kod	MR1 (količina <= 2 )
[Ith] dozvoljena termička struja u vazduhu	10 A u skladu sa EN/IEC 60947-5-1
električna pouzdanost IEC 60947-5-4	λ < 10exp(-6) pri 5 V i 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
električna pouzdanost IEC 60947-5-4	λ < 10exp(-8) pri 17 V i 5 mA u skladu sa EN/IEC 60947-5-4
moment pritezanja	0.8-1.2 N.m u skladu sa EN 60947-1
Masa proizvoda	0.015 kg
oblik glave zavrtnja	ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN/IEC 60947-1

OKRUžENJE
Temperatura okoline za rad uređaja	-40-70 °C
Temperatura okoline za skladištenje	-40-70 °C
Standardi	EN/IEC 60947-5-5
Standardi	EN/IEC 60947-5-4
Standardi	UL 508
Standardi	JIS C 4520
Standardi	EN/IEC 60947-1
Standardi	CSA C22.2 No 14
Standardi	EN/IEC 60947-5-1
otpornost na udare	30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare	50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 12-500 Hz) u skladu sa IEC 60068-2-6
Tretman zaštite	TH
IP stepen zaštite	IP20 u skladu sa IEC 60529

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1808008EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1808008EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
