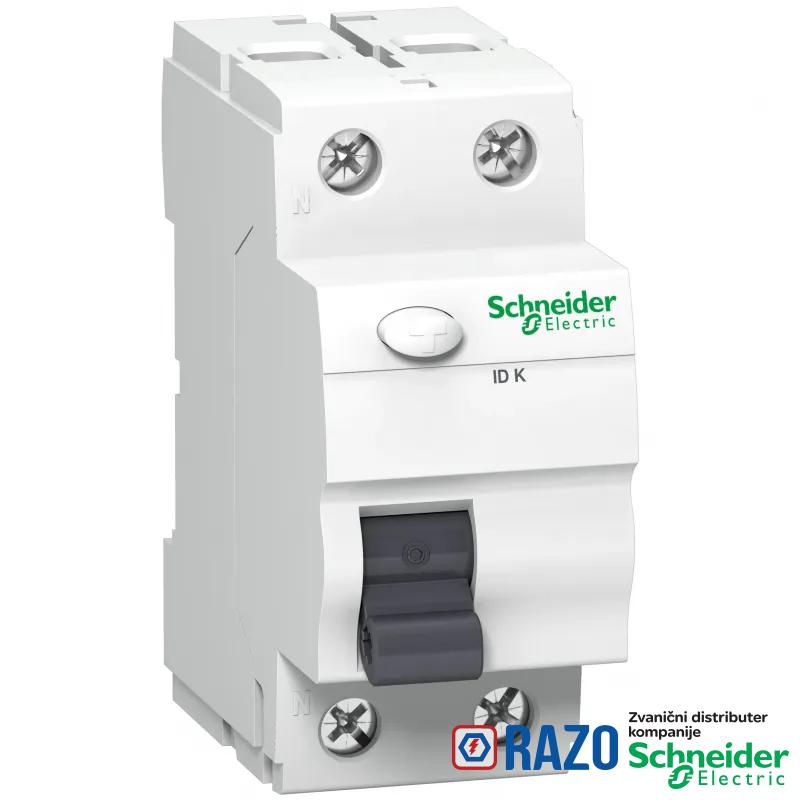

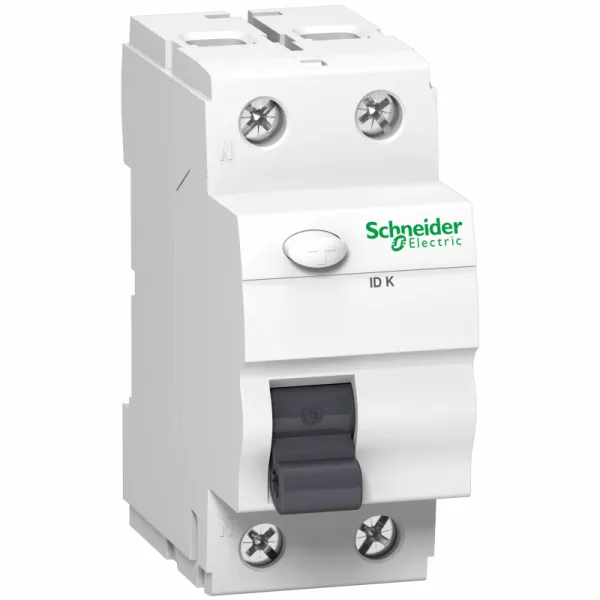

FID sklopka II-polna 40/0,03A
Schneider Electric

FID sklopka II-polna 40/0,03A

Šifra artikla: SC4399
Model: A9Z05240
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
3.905,00 RSD
3.905,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
29.03.2024. - 31.03.2024.
Pomoć
OSNOVNE INFORMACIJE
kašnjenje prorade diferencijalne zaštite trenutna
[In] nazivna struja 40 A
Grupa proizvoda Acti 9
oznake kvaliteta VDE
Tip mreže AC
klasa diferencijalne zaštite tip AC
Broj polova 2P
osetljivost diferencijalne zaštite 30 mA
pozicija nultog provodnika levo
Tip proizvoda ili komponente prekidač diferencijalne zaštite (RCCB)
ime proizvoda Acti 9 ID K
Kratko ime uređaja ID K
grupa proizvoda Acti 9
DOPUNSKE INFORMACIJE
tehnologija prorade diferencijalne zaštite nezavisna
Mrežna frekvencija 50/60 Hz
[Ui] nazivni napon izolacije 440 V AC 50 Hz
Visina 81 mm
Način montiranja sistemom na klik
električna trajnost AC-1: 2000 ciklusa
indikator pozicije kontakta ne
nazivna moć uključenja i isključenja Idm 500 A
nazivna moć uključenja i isključenja Im 500 A
povezivanje - priključci biconnect gornji ili donji1-35 mm² kruti
povezivanje - priključci biconnect gornji ili donji1-25 mm² fleksibilni
Nosači za montažu DIN šina
lokacija uređaja u sistemu izvod
mehanička trajnost 5000 ciklusa
9 mm redovi 4
kompatibilnost ID K
razvodni blok češljaste sabirnice donji: fork
[Uimp] nazivni podnosivi impulsni napon 4 kV
povezivanje
boja bela
Širina 36 mm
segment tržišta stambene zgrade
segment tržišta male komercijalne zgrade
Dubina 68 mm
moment pritezanja 3.5-3.5 N.m gornji ili donji
Masa proizvoda 0.18 kg
dužina ogoljenog dela žice 14 mm za gornji ili donji priključak
Tip upravljanja ručica
nazivna uslovna struja kratkog spoja gL63: Inc 4.5 kA
nazivna uslovna struja kratkog spoja K60: Inc 6 kA
[Ue] nazivni napon 220...240 V AC 50 Hz
OKRUžENJE
temperatura okoline za rad -5-40 °C
stepen zaprljanosti 2
Temperatura okoline za skladištenje -30-70 °C
Standardi EN/IEC 61008-1
elektromagnetna kompatibilnost 8/20 µs podnosivi strujni impuls, 200 A u skladu sa EN/IEC 61008-1
IP stepen zaštite IP20 u skladu sa IEC 60529
IP stepen zaštite IP40 (modularni orman) u skladu sa IEC 60529
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti N/A
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP110203EN
Status održive ponude Green Premium proizvod
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
UGOVORNA GARANCIJA
Garancija 18 months

Acti9 ID K je prekidač sa diferencijalnom zaštitom sa dvostrukim povezivanjem (RCCB). Radi se o 2P prekidaču sa 40A nazivnom strujom, 30mA osetljivošću struje curenja i AC tipu klase zaštite. Ovaj proizvod štiti od električnog udara direktnim ili indirektnim kontaktom i od opasnosti od požara. Postoji test taster za proveru ispravnosti rada uređaja. Priključivanje se vrši češljastom sabirnicom sa dvostrukim povezivanjem na odvodu ili tunelskim priključcima na dovodu/odvodu. Proizvod je usklađen sa IEC/EN 61008-1 standardom. Nazivna moć uključenja i isključenja (Im/IΔm) je 500A. Nazivna uslovna struja kratkog spoja (Inc/IΔc) je 4.5kA. Električna izdržljivost do 2000 ciklusa, a mehanička do 5000 ciklusa. Ue radni napon je 220VAC do 240VAC. Ui nazivni napon izolacije je 440VAC. Uimp nazivni podnosivi impulsni napon je 4kV. Frekvencija je 50Hz ili 60Hz. Ugrađuje se na DIN šinu. Širina u 9mm modulima je 4. Boja proizvoda je bela (RAL 9003). Dimenzije su (Š) 36mm x (V) 81mm x (D) 68mm. Masa proizvoda je 0.18kg. U skladu sa IEC 60529 standardom, stepen zaštite je IP20 i IP40 u ormanu. Radna temperatura je od -5°C do 40°C. Temperatura skladištenja je od -30°C do 70°C.
