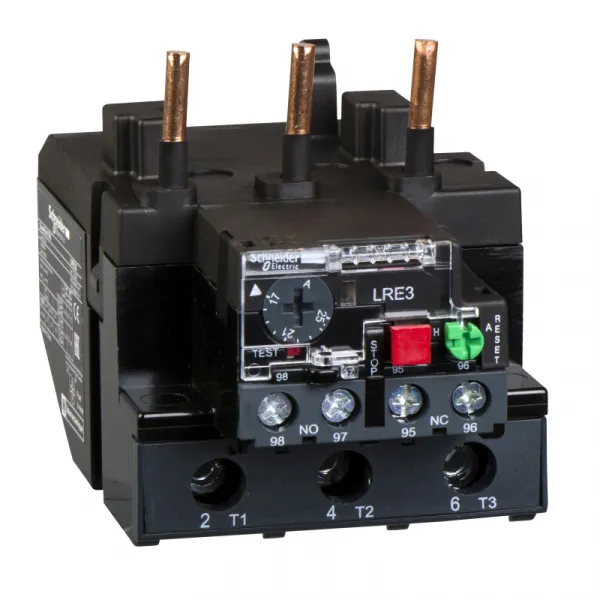

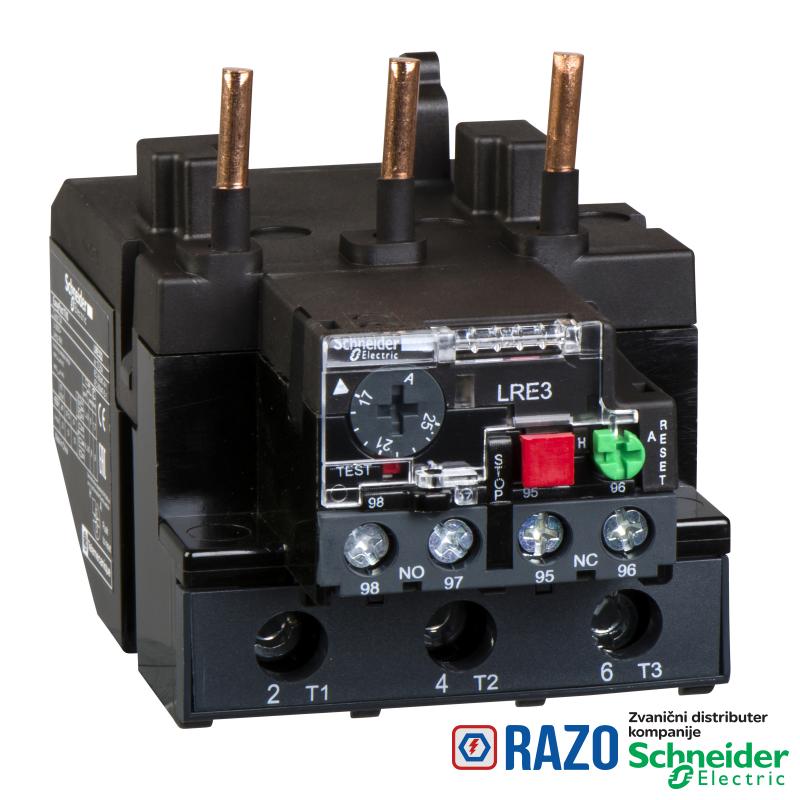

EasyPact TVS diferencijalni termički relej 23...32 A - klasa 10A

EasyPact TVS diferencijalni termički relej 23...32 A - klasa 10A

Šifra artikla: LRE353
EasyPact TVS diferencijalni termički relej 23...32 A - klasa 10A
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
11.708,40 RSD
11.708,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
osetljivost gubitka faze struja okidanja 130 % od Ir u dve faze, poslednja na 0 u skladu sa IEC 60947-4-1
Upotreba releja zaštita motora
Tip proizvoda ili komponente diferencijalni termički relej preopterećenja
ime proizvoda EasyPact TVS
Kratko ime uređaja LRE
grupa proizvoda EasyPact
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50...60 Hz
lokalna signalizacija indikator okidanja
[Ui] nazivni napon izolacije 690 V u skladu sa IEC 60947-4-1
Signalna funkcija indikator okidanja releja
Mehanička robusnost udara: 6 Gn za 11 ms u skladu sa IEC 60068-2-7
Mehanička robusnost vibracije: 3 Gn u skladu sa IEC 60068-2-6
Visina 54 mm
sastav pomoćnog kontakta 1 NO + 1 NC
[Ith] dozvoljena termička struja u vazduhu 5 A za signalno kolo
prag okidanja 1.14 +/- 0.06 Ir u skladu sa IEC 60947-4-1
[Ue] nazivni napon <= 690 V AC
moment pritezanja kolo napajanja: 9 N.m - na vijčani priključni blokovi
moment pritezanja signalno kolo: 1.7 N.m - na vijčani priključni blokovi
Tip mreže AC
podešavanje termičkog preopterećenja 23-32 A
držač za montažu ispod kontaktora
držač za montažu ploča, sa posebnim priborom
držač za montažu šina, sa posebnim priborom
Način upravljanja N/A
Način upravljanja N/A
Širina 70 mm
Dubina 113 mm
Kompatibilnost proizvoda LC1E40...95
klasa okidanja preopterecenja klasa 10A u skladu sa IEC 60947-4-1
pripadajući osigurač 63 A gG za kolo napajanja
pripadajući osigurač 40 A aM za kolo napajanja
pripadajući osigurač 5 A gG za signalno kolo
Masa proizvoda 0.47 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV
temperaturna kompenzacija -20-60 °C
povezivanje - priključci signalno kolo: vijčani priključni blokovi 2 1-2.5 mm² - krutost kabla: fleksibilni bez kablovskog završetka
povezivanje - priključci signalno kolo: vijčani priključni blokovi 2 1-2.5 mm² - krutost kabla: fleksibilni sa kablovskim završetkom
povezivanje - priključci signalno kolo: vijčani priključni blokovi 2 1-2.5 mm² - krutost kabla: jednožični bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 4-35 mm² - krutost kabla: fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 4-35 mm² - krutost kabla: fleksibilni sa kablovskim završetkom
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 4-35 mm² - krutost kabla: jednožični bez kablovskog završetka
OKRUžENJE
Sertifikacija proizvoda GOST
Temperatura okoline za skladištenje -60-80 °C
Standardi IEC 60947-5-1
Standardi IEC 60947-4-1
zaštitni tretman TH u skladu sa IEC 60068
elektromagnetna kompatibilnost izdržljivost udara: 6 kV u skladu sa IEC 60801-5
Otpornost na vatru 850 °C u skladu sa IEC 60068-2-1
temperatura okoline za rad -20-60 °C bez promene karakteristika u skladu sa IEC 60947-4-1
temperatura okoline za rad -20-70 °C sa promenom karakteristika
dielektrična snaga 6 kV pri 50 Hz u skladu sa IEC 60255-5
IP stepen zaštite IP20 u skladu sa IEC 60529
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Informacije o RoHS izuzecima Da
Bez žive Da
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
UGOVORNA GARANCIJA
Garancija 18 months
