EasyPact prekidač CVS100B TM25D 25kA
EasyPact prekidač CVS100B TM25D 25kA
EasyPact prekidač CVS100B TM25D 25kA
EasyPact prekidač CVS100B TM25D 25kA
Schneider Electric

EasyPact prekidač CVS100B TM25D 25kA

Šifra artikla: SC4368
Model: LV510301
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
13.184,00 RSD
13.184,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
29.03.2024. - 31.03.2024.
Kliknite na ikonicu kako biste proizvod pogledali iz svih uglova
Pomoć
OSNOVNE INFORMACIJE
[In] nazivna struja 100 A pri 40 °C
ime zaštitne jedinice TM-D
Grupa proizvoda Easypact CVS100...250
diferencijalna zaštita bez
Tip mreže AC
kod prekidne moći B
opis zaštićenih polova 3d
Tip proizvoda ili komponente prekidač
ime proizvoda EasyPact CVS
grupa proizvoda EasyPact
kategorija upotrebe kategorija A
prekidna moć 40 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 25 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 20 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
veličina zaštitne jedinice 25-25 A pri 40 °C
Broj polova 3P
Tip zaštite zaštita od kratkog spoja
Tip zaštite zaštita od preopterećenja (termičkog)
Primena uređaja razvod električne energije
Kratko ime uređaja CVS100B
tehnologija zaštitne jedinice termomagnetna
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
[Ics] servisna prekidna moć 15 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 25 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 40 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
Povezivanje - priključci priključak na zavrtanj
Visina 161 mm
povezivanje 35 mm
indikator pozicije kontakta da
Nosači za montažu zadnja ploča
podešavanje termičkog preopterećenja 17.5-25 A
podešavanje praga trenutne zaštite od kratkog spoja 300 A
donji priključak prednji
tip podešavanja kašnjenja prorade zaštite fiksno
podešavanje praga trenutne zaštite od kratkog spoja tip Ii fiksno
Masa proizvoda 1.8 kg
Tip upravljanja ručica
podešavanje gornjeg praga prorade zaštite od preopterećenja 0.7...1 x In
podešavanje praga zaštite od preopterećenja Ir podesivo
gornji priključak prednja
Način montiranja fiksno
električna trajnost 12000 ciklusa 415 V In u skladu sa IEC 60947-2
mehanička trajnost 30000 ciklusa
kompatibilnost CVS100
[Uimp] nazivni podnosivi impulsni napon 8 kV u skladu sa EN/IEC 60947-2
Širina 105 mm
Dubina 86 mm
OKRUžENJE
Sertifikacija proizvoda IEC
Sertifikacija proizvoda GOST
Temperatura okoline za rad uređaja -25-70 °C
Standardi IEC 60947-2
Standardi EN 60947-2
IP stepen zaštite IP40
klasa zaštite od električnog udara klasa II
stepen zaprljanosti 3 u skladu sa IEC 60664-1
Temperatura okoline za skladištenje -50-85 °C
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1603001EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI1603001EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months

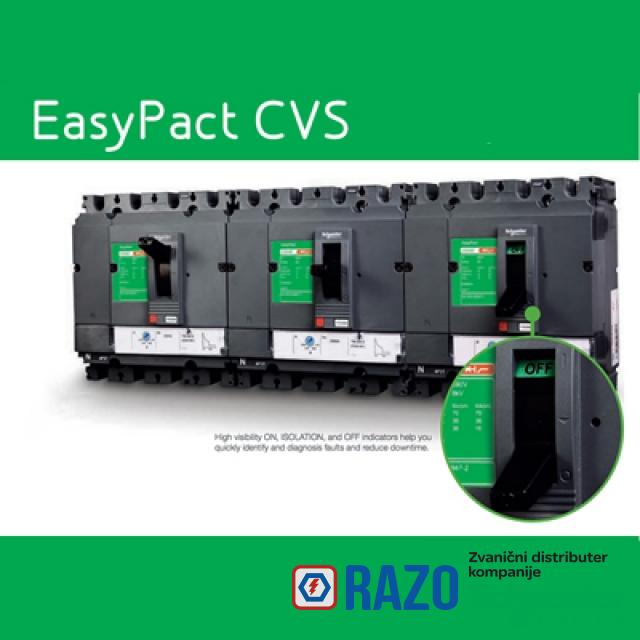

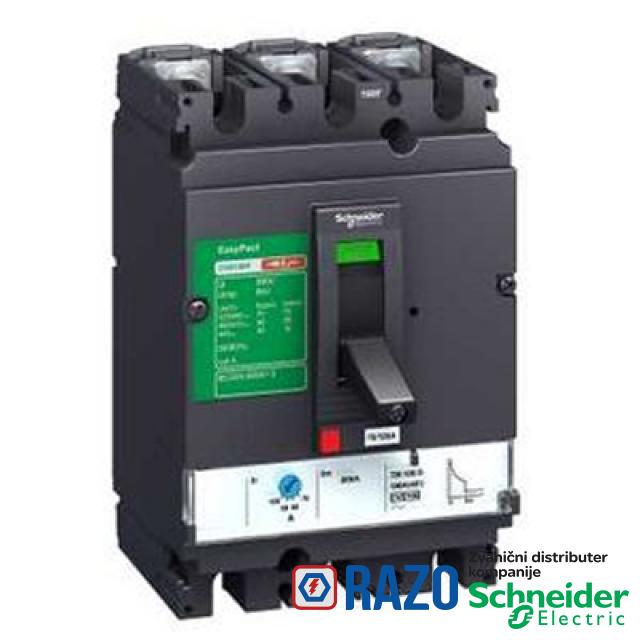

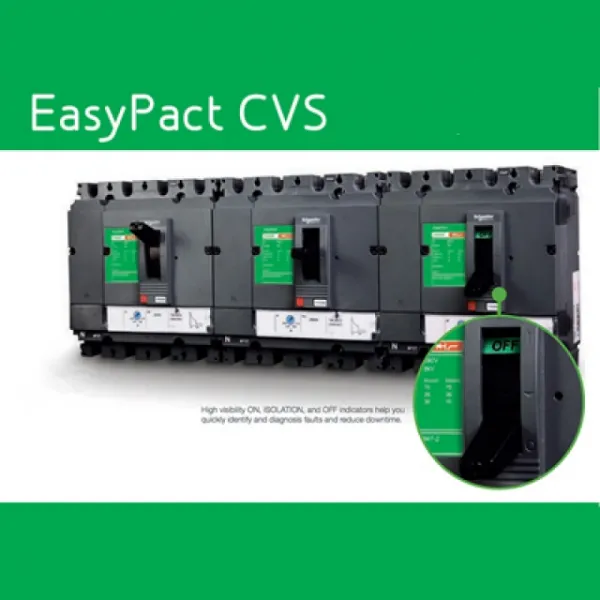

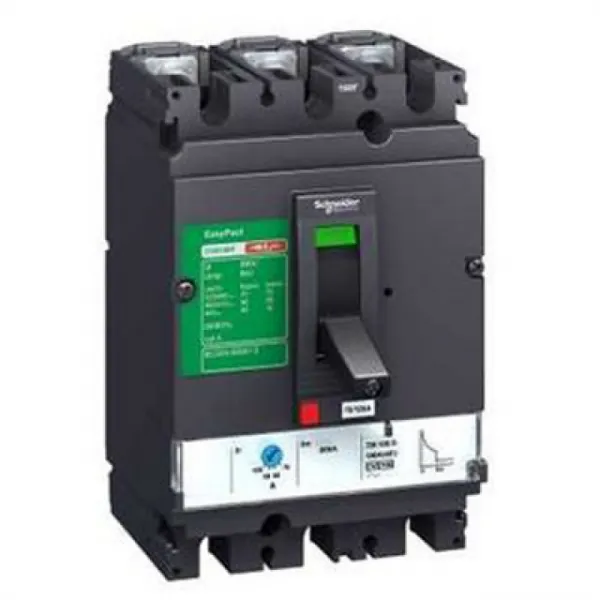

EasyPact CVS100B je 3P 3d fiksni prekidač sa visokim nivoom performansi i funkcionalnošću za uštedu troškova. On je optimalan izbor za aplikacije zaštite u malim i srednjim objektima. Prekidna moć (Icu) je 25kA rms na 415VAC 50/60Hz. Radni napon je 440VAC 50/60Hz. Ovaj proizvod sadrži 25A termomagnetnu zaštitnu jedinicu (TMD). TMD zaštitna jedinica ima podesivu termičku zaštitu i fiksnu magnetnu zaštitu. Ova 3P verzija (105mm x 161mm x 86mm) dolazi sa raznim opcionim funkcijama i dodatnom opremom. EasyPact CVS100B je usklađen sa međunarodnim standardima (IEC 60947, CCC, EAC). Može se ugraditi u izolacione razvodne ormane klase II, pošto se radi o klasi II uređaja (IEC 60664-1).
