| OSNOVNE INFORMACIJE | |
|---|---|
| napon upravljačkog kola | 110...220 V DC |
| napon upravljačkog kola | 110...240 V AC |

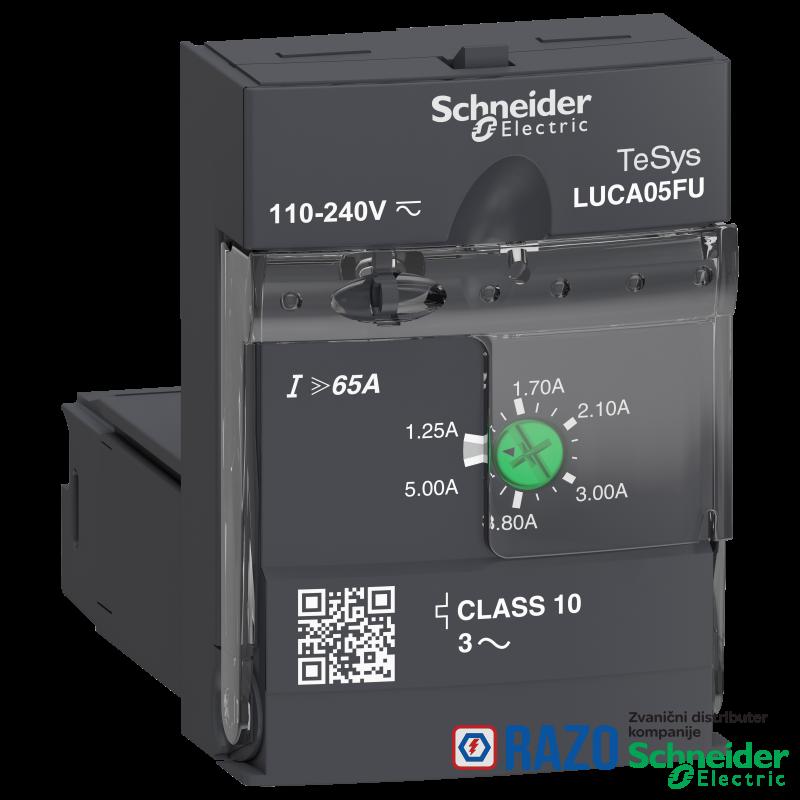

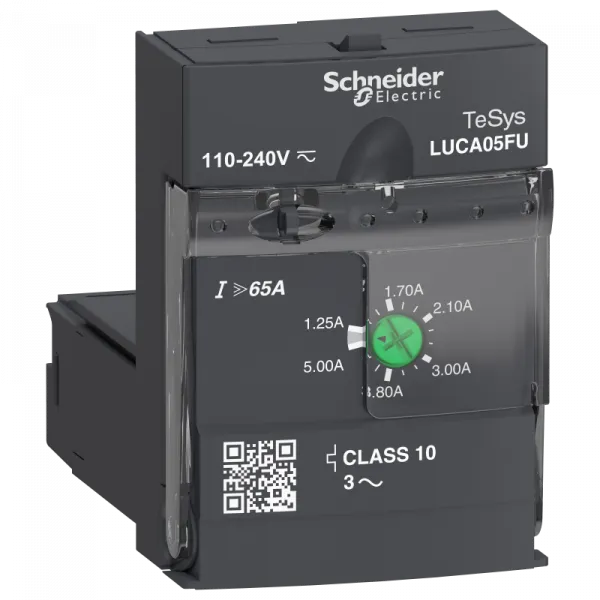

| Grupa proizvoda | TeSys U |
| podešavanje termičkog preopterećenja | 1.25-5 A |
| Tip proizvoda ili komponente | standardna kontrolna jedinica |
| ime proizvoda | TeSys U |
| klasa okidanja preopterecenja | klasa 10 - ograničenje frekvencije: 40-60 Hz - temperaturna kompenzacija: -25-70 °C u skladu sa IEC 60947-6-2 |
| klasa okidanja preopterecenja | klasa 10 - ograničenje frekvencije: 40-60 Hz - temperaturna kompenzacija: -25-70 °C u skladu sa UL 508 |
| klasa okidanja preopterecenja | klasa 20 - ograničenje frekvencije: 40-60 Hz - temperaturna kompenzacija: -25-70 °C u skladu sa IEC 60947-6-2 |
| klasa okidanja preopterecenja | klasa 20 - ograničenje frekvencije: 40-60 Hz - temperaturna kompenzacija: -25-70 °C u skladu sa UL 508 |
| grupa proizvoda | TeSys |
| kategorija upotrebe | AC-44 |
| kategorija upotrebe | AC-41 |
| kategorija upotrebe | AC-43 |
| specifične primene proizvoda | osnovne zaštite pokretača motora: preopterećenje i kratak spoj |
| Kompatibilnost proizvoda | LUFN.. |
| Kompatibilnost proizvoda | LUFC00 |
| snaga motora kW | 3 kW pri 690 V AC 50/60 Hz |
| snaga motora kW | 1.5 kW pri 400...440 V AC 50/60 Hz |
| snaga motora kW | 2.2 kW pri 500 V AC 50/60 Hz |
| Kratko ime uređaja | LUCA |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Masa proizvoda | 0.135 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-6-2 |
| Lokacija za montiranje | prednja strana |
| tipična potrošnja struje | 25 mA pri 110...240 V AC I rms u upotrebi sa sa LUB12 |
| tipična potrošnja struje | 25 mA pri 110...240 V AC I rms u upotrebi sa sa LUB32 |
| tipična potrošnja struje | 280 mA pri 110...220 V DC I maksimalno za vreme zatvaranja sa LUB12 |
| tipična potrošnja struje | 280 mA pri 110...220 V DC I maksimalno za vreme zatvaranja sa LUB32 |
| tipična potrošnja struje | 280 mA pri 110...240 V AC I maksimalno za vreme zatvaranja sa LUB12 |
| tipična potrošnja struje | 280 mA pri 110...240 V AC I maksimalno za vreme zatvaranja sa LUB32 |
| tipična potrošnja struje | 35 mA pri 110...220 V DC I rms u upotrebi sa sa LUB12 |
| tipična potrošnja struje | 35 mA pri 110...220 V DC I rms u upotrebi sa sa LUB32 |
| Dostupna funkcija | zaštita od gubitka faze i neuravnoteženosti faza |
| Dostupna funkcija | zaštita od preopterećenja i kratkog spoja |
| Dostupna funkcija | ručni reset |
| Dostupna funkcija | zemljospojna zaštita |
| Način montiranja | utično |
| [Ui] nazivni napon izolacije | 600 V u skladu sa UL 508 |
| [Ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-1 |
| [Ui] nazivni napon izolacije | 600 V u skladu sa CSA C22.2 No 14 |
| prag okidanja | 14.2 x Ir +/- 20% |
| kompatibilnost | LUCA |
| ograničenje napona upravljačkog kola | 88...242 V za DC kolo 110...220 V u radu |
| ograničenje napona upravljačkog kola | 88...264 V za AC kolo 110...240 V u radu |
| vreme uključenja/isključenja | 35 ms otvaranje sa LUB12 za upravljačko kolo |
| vreme uključenja/isključenja | 35 ms otvaranje sa LUB32 za upravljačko kolo |
| vreme uključenja/isključenja | 50 ms zatvaranje sa LUB12 za upravljačko kolo |
| vreme uključenja/isključenja | 50 ms zatvaranje sa LUB32 za upravljačko kolo |
| bezbedno razdvajanje kola | 400 V SELV između upravljačkog i pomoćnog kola u skladu sa IEC 60947-1 |
| bezbedno razdvajanje kola | 400 V SELV između upravljačkog ili pomoćnog kola i glavnog kola u skladu sa IEC 60947-1 |
| tip opterećenja | trofazni motor - hlađenje: samohlađenje |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | BV |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | ATEX |
| Sertifikacija proizvoda | ASEFA |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | ABS |
| Sertifikacija proizvoda | DNV |
| temperatura okoline za rad | -25-70 °C |
| otpornost na elektromagnetno polje | 10 V/m 3 u skladu sa IEC 61000-4-3 |
| otpornost na mikroprekide | 3 milisekundi |
| nerasut udarni talas | 1 kV serijski režim u skladu sa IEC 60947-6-2 |
| nerasut udarni talas | 2 kV asimetrični napon u skladu sa IEC 60947-6-2 |
| otpornost na udare | 10 gn energetski kontakti otvoreni u skladu sa IEC 60068-2-27 |
| otpornost na udare | 15 gn energetski kontakti zatvoreni u skladu sa IEC 60068-2-27 |
| otpornost na vibracije | 2 gn 5-300 Hz energetski kontakti otvoreni u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 4 gn 5-300 Hz energetski kontakti zatvoreni u skladu sa IEC 60068-2-6 |
| immunity to voltage dips | 70 % / 500 ms u skladu sa IEC 61000-4-11 |
| IP stepen zaštite | IP20 prednji panel i ožičeni priključci u skladu sa IEC 60947-1 |
| IP stepen zaštite | IP20 druge strane u skladu sa IEC 60947-1 |
| IP stepen zaštite | IP40 prednji panel, spoljna zona povezivanja u skladu sa IEC 60947-1 |
| standardi | UL 508 tip E, sa faznom pregradom |
| standardi | EN 60947-6-2 |
| standardi | IEC 60947-6-2 |
| standardi | CSA C22.2 No 14 tip E |
| Temperatura okoline za skladištenje | -40-85 °C |
| zaštitni tretman | TH u skladu sa IEC 60068 |
| otpornost na elektrostatičko pražnjenje | 8 kV nivo 3 u vazduhu (na otvorenom) u skladu sa IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 8 kV nivo 4 na kontaktu u skladu sa IEC 61000-4-2 |
| nadmorska visina za rad uređaja | 2000 m |
| otpornost na vatru | 960 °C delovi koji podržavaju promenljive komponente u skladu sa IEC 60695-2-12 |
| otpornost na vatru | 650 °C u skladu sa IEC 60695-2-12 |
| otpornost na elektromagnetna polja | 10 V u skladu sa IEC 61000-4-6 |
| otpornost na brze prelaze | 2 kV klasa 3 serijska veza u skladu sa IEC 61000-4-4 |
| otpornost na brze prelaze | 4 kV klasa 4 sva kola izuzev za serijsku vezu u skladu sa IEC 61000-4-4 |
| disipacija toplote | 2-2 W za upravljačko kolo sa LUB12 |
| disipacija toplote | 3-3 W za upravljačko kolo sa LUB32 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP080204EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI100414 |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
