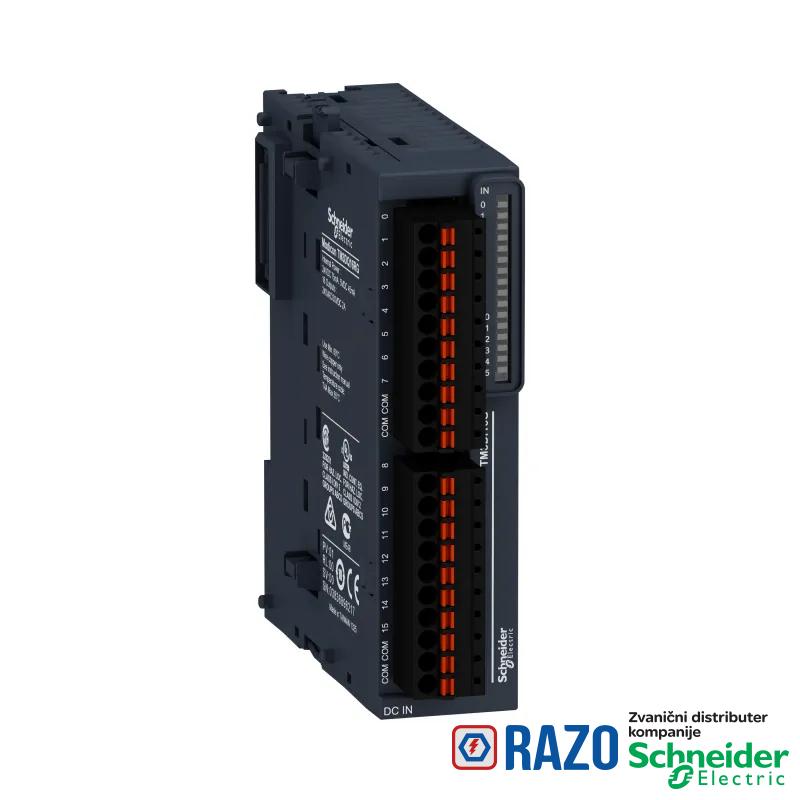

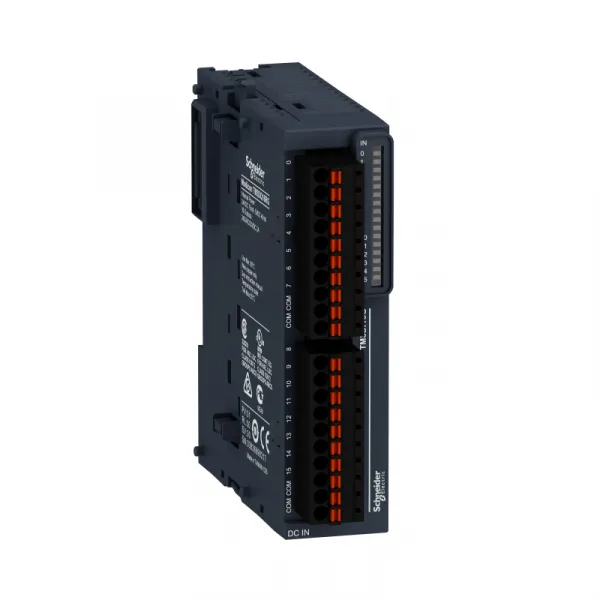

modul TM3 - 16 relejnih opružnih priključaka

modul TM3 - 16 relejnih opružnih priključaka

Šifra artikla: TM3DQ16RG
modul TM3 - 16 relejnih opružnih priključaka
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
15.770,40 RSD
15.770,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
tip digitalnog izlaza relej normalno otvoren
Grupa proizvoda Modicon TM3
logika digitalnog izlaza pozitivna ili negativna
broj digitalnih izlaza 16
Tip proizvoda ili komponente digitalni izlazni modul
struja digitalnog izlaza 2000 mA za relejni izlaz
napon digitalnog izlaza 240 V AC za relejni izlaz
napon digitalnog izlaza 30 V DC za relejni izlaz
Kompatibilnost grupe proizvoda Modicon M241
Kompatibilnost grupe proizvoda Modicon M251
Kompatibilnost grupe proizvoda Modicon M221
DOPUNSKE INFORMACIJE
električna veza 10 x 1.5 mm² odvojivi opružni priključak sa razmak 3.81 mm podešavanje za izlaze
maximum cable distance between devices neoklopljen kabl: <30 m za relejni izlaz
Visina 90 mm
označavanje CE
vreme odziva 10 ms (uključenje)
vreme odziva 5 ms (isključenje)
broj digitalnih I/O 16
Masa proizvoda 0.145 kg
potrošnja struje 0 mA pri 24 V DC putem bus konektora (u stanju OFF)
potrošnja struje 75 mA pri 24 V DC putem bus konektora (u stanju ON)
mehanička trajnost 20000000 ciklusa
držač za montažu tip TH35-15 šina u skladu sa IEC 60715
držač za montažu tip TH35-7.5 šina u skladu sa IEC 60715
držač za montažu ploča ili panel sa setom za montažu
lokalna signalizacija status izlaza: 1 LED po kanalu (zelena)
Širina 27.4 mm
Dubina 84.6 mm
minimalno opterećenje 10 mA pri 5 V DC za relejni izlaz
izolacija između izlaza i interne elektronike pri 2300 V AC
izolacija između izlaza pri 750 V AC
izolacija između izlaznih grupa pri 1500 V AC
OKRUžENJE
Sertifikacija proizvoda cULus
Sertifikacija proizvoda C-Tick
otpornost na emisije vezane sa vodovima, indukovane EM poljima 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6
otpornost na emisije vezane sa vodovima, indukovane EM poljima 3 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL)
otpornost na elektromagnetna polja 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja 1 V/m 2 GHz...3 GHz u skladu sa EN/IEC 61000-4-3
Standardi EN/IEC 61131-2
Standardi EN/IEC 61010-2-201
Temperatura okoline za rad -10-35 °C vertikalne instalacije
Temperatura okoline za rad -10-55 °C horizontalnu instalaciju
nadmorska visina skladištenja 0-3000 m
Stepen zaprljanosti 2
otpornost na udare 15 gn za 11 milisekundi
otpornost na magnetna polja 30 A/m 50/60 Hz u skladu sa EN/IEC 61000-4-8
otpornost na vibracije 3.5 mm pri 5-8.4 Hz na DIN šina
otpornost na vibracije 3 gn pri 8.4-150 Hz na DIN šina
otpornost na vibracije 3.5 mm pri 5-8.4 Hz na panel
otpornost na vibracije 3 gn pri 8.4-150 Hz na panel
Temperatura okoline za skladištenje -25-70 °C
relativna vlažnost 10-95 %, bez kondenzacije (u radu)
relativna vlažnost 10-95 %, bez kondenzacije (skladištenje)
podnosivi naponski udar 1 kV I/O asimetrični režim u skladu sa EN/IEC 61000-4-5 DC
IP stepen zaštite IP20 sa zaštitnim poklopcem na mestu
otpornost na elektrostatičko pražnjenje 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2
otpornost na elektrostatičko pražnjenje 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2
Nadmorska visina za rad 0...2000 m
otpornost na brze prelaze 2 kV za izlazni relej u skladu sa EN/IEC 61000-4-4
elektromagnetna emisija emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 230-1000 MHz u skladu sa EN/IEC 55011
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1402009EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1402009EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
