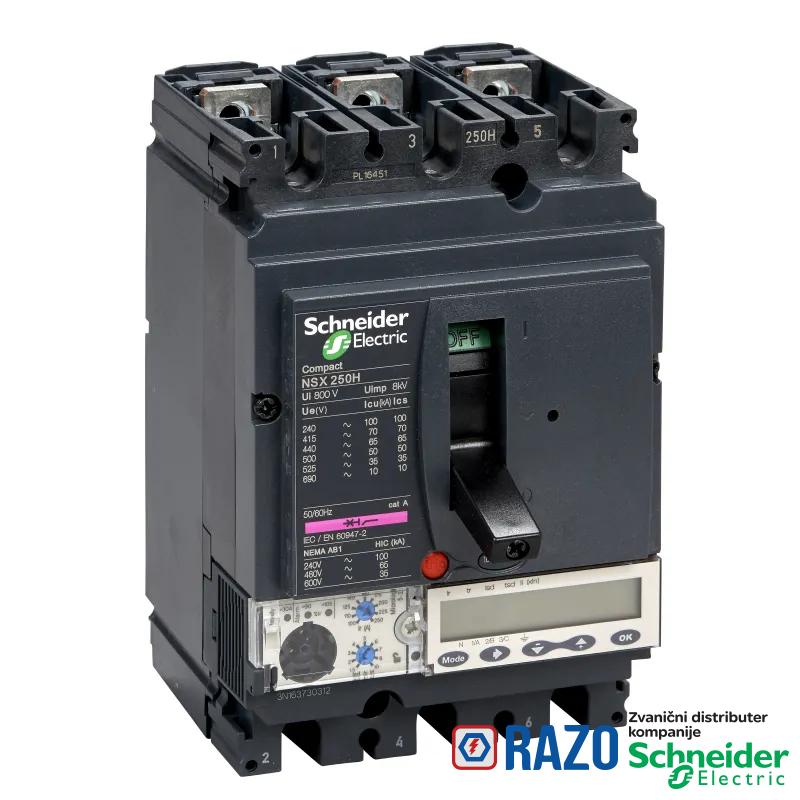

prekidač Compact NSX250N - Micrologic 5.2 A - 160 A - 3P 3d

prekidač Compact NSX250N - Micrologic 5.2 A - 160 A - 3P 3d

Šifra artikla: LV431881
prekidač Compact NSX250N - Micrologic 5.2 A - 160 A - 3P 3d
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
108.105,67 RSD
108.105,68 RSD
Ušteda: -0,01 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Mrežna frekvencija 50/60 Hz
[Ics] servisna prekidna moć 10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 35 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 36 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 50 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 50 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 90 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
[In] nazivna struja 250 A pri 40 °C
ime zaštitne jedinice Micrologic 5.2 A
Grupa proizvoda NSX100...250
[Ue] nazivni napon 690 V AC 50/60 Hz
funkcija zaštitne jedinice LSI
Tip mreže AC
opis zaštićenih polova 3t
Tip proizvoda ili komponente prekidač
ime proizvoda Compact NSX
grupa proizvoda Compact
kategorija upotrebe kategorija A
stepen zaprljanosti 3 u skladu sa IEC 60664-1
prekidna moć 85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508
prekidna moć 10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 35 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 50 kA pri 480 V AC 50/60 Hz u skladu sa UL 508
prekidna moć 36 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 50 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 50 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 90 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 15 kA pri 600 V AC 50/60 Hz u skladu sa UL 508
[Ui] nazivni napon izolacije 800 V AC 50/60 Hz
pogodno za izolaciju da u skladu sa EN 60947-2
pogodno za izolaciju da u skladu sa IEC 60947-2
Broj polova 3P
prekidna moć N 50 kA 415 V AC
[Uimp] nazivni podnosivi impulsni napon 8 kV
Primena uređaja razvod električne energije
Kratko ime uređaja Compact NSX250N
tehnologija zaštitne jedinice elektronska
DOPUNSKE INFORMACIJE
Visina 161 mm
sastav pomoćnog kontakta bez
povezivanje 35 mm
termička memorija 20 minuta pre i nakon okidanja
Nosači za montažu zadnja ploča
podešavanje praga trenutne zaštite od kratkog spoja 1.5...12 x In
Tip merenja ampermetar
donji priključak prednji
Komunikacija podataka maksimalno izmerene/minimalno izmerene veličine
Komunikacija podataka angažovane vrednosti struje i snage
Komunikacija podataka merenje električne energije
Komunikacija podataka indikatori vezani za održavanje
Komunikacija podataka kvalitet snage
Komunikacija podataka beleženje sa informacijom o vremenu podatka za istoriju uređaja i event tabelu
Komunikacija podataka podešavanja zaštite i alarma
Komunikacija podataka trenutne i angažovane vrednosti
tip zaštite zaštita od preopterećenja (dugotrajno)
tip zaštite kratkotrajna zaštita od kratkog spoja
tip zaštite trenutna zaštita od kratkog spoja
tip podešavanja kašnjenja prorade zaštite podesivo
podešavanje praga trenutne zaštite od kratkog spoja tip Ii podesivo
zona selektivne blokade ZSI sa
Masa proizvoda 2.4 kg
Tip upravljanja ručica
snimanje električnih podataka indikatori održavanja
[tr] podešavanje kašnjenja prorade zaštite 15-400 sekundi pri 1.5 x Ir
[tr] podešavanje kašnjenja prorade zaštite 0.35-11 sekundi pri 7.2 x Ir
[tr] podešavanje kašnjenja prorade zaštite 0.5-16 sekundi pri 6 x Ir
tip podešavanja kašnjenja prorade zaštite od kratkog spoja podesivo
podešavanje gornjeg praga prorade zaštite od preopterećenja 63...160 A
podešavanje praga zaštite od preopterećenja Ir podesivo
gornji priključak prednja
Način montiranja fiksno
električna trajnost 10000 ciklusa 440 V In u skladu sa IEC 60947-2
električna trajnost 10000 ciklusa 690 V In/2 u skladu sa IEC 60947-2
električna trajnost 20000 ciklusa 440 V In/2 u skladu sa IEC 60947-2
električna trajnost 5000 ciklusa 690 V In u skladu sa IEC 60947-2
veličina zaštitne jedinice 160-160 A pri 40 °C
mehanička trajnost 20000 ciklusa
kompatibilnost NSX250
[Isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem 1.5...10 x Ir
Lokalna signalizacija LED ready
Lokalna signalizacija LED 105 % Ir
Lokalna signalizacija LED 90 % Ir
[tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja 0-0.4 sekundi
Širina 105 mm
Tip displeja LCD displej
Dubina 86 mm
podešavanje kašnjenja prorade zaštite od kratkog spoja tip Isd podesivo
OKRUžENJE
Sertifikacija proizvoda CCC
Sertifikacija proizvoda EAC
Sertifikacija proizvoda Marine
IK stepen zaštite IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja -35-70 °C
Standardi EN/IEC 60947
Standardi UL 508
IP stepen zaštite IP40 u skladu sa IEC 60529
klasa zaštite od električnog udara klasa II
Temperatura okoline za skladištenje -55-85 °C
Kategorija prenapona klasa II
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP120606EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI120604EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
