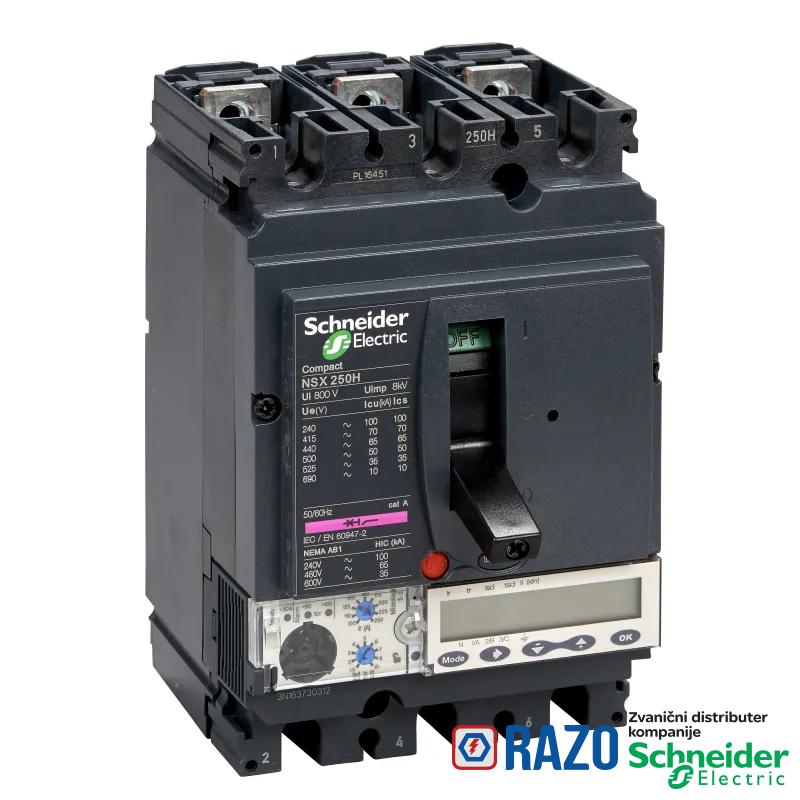

prekidač Compact NSX250N - Micrologic 5.2 A - 100 A - 3P 3d

Specifikacija
O proizvodu
Komentari

OSNOVNE INFORMACIJE
Mrežna frekvencija	50/60 Hz
[Ics] servisna prekidna moć	10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	35 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	36 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	50 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	50 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	90 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
[In] nazivna struja	250 A pri 40 °C
ime zaštitne jedinice	Micrologic 5.2 A
Grupa proizvoda	NSX100...250
[Ue] nazivni napon	690 V AC 50/60 Hz
funkcija zaštitne jedinice	LSI
Tip mreže	AC
opis zaštićenih polova	3t
Tip proizvoda ili komponente	prekidač
ime proizvoda	Compact NSX
grupa proizvoda	Compact
kategorija upotrebe	kategorija A
stepen zaprljanosti	3 u skladu sa IEC 60664-1
prekidna moć	85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508
prekidna moć	10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	35 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	50 kA pri 480 V AC 50/60 Hz u skladu sa UL 508
prekidna moć	36 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	50 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	50 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	90 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	15 kA pri 600 V AC 50/60 Hz u skladu sa UL 508
[Ui] nazivni napon izolacije	800 V AC 50/60 Hz
pogodno za izolaciju	da u skladu sa EN 60947-2
pogodno za izolaciju	da u skladu sa IEC 60947-2
Broj polova	3P
prekidna moć	N 50 kA 415 V AC
[Uimp] nazivni podnosivi impulsni napon	8 kV
Primena uređaja	razvod električne energije
Kratko ime uređaja	Compact NSX250N
tehnologija zaštitne jedinice	elektronska

DOPUNSKE INFORMACIJE
Visina	161 mm
sastav pomoćnog kontakta	bez
povezivanje	35 mm
termička memorija	20 minuta pre i nakon okidanja
Nosači za montažu	zadnja ploča
podešavanje praga trenutne zaštite od kratkog spoja	1.5...12 x In
Tip merenja	ampermetar
donji priključak	prednji
Komunikacija podataka	beleženje sa informacijom o vremenu podatka za istoriju uređaja i event tabelu
Komunikacija podataka	podešavanja zaštite i alarma
Komunikacija podataka	merenje električne energije
Komunikacija podataka	indikatori vezani za održavanje
Komunikacija podataka	maksimalno izmerene/minimalno izmerene veličine
Komunikacija podataka	angažovane vrednosti struje i snage
Komunikacija podataka	trenutne i angažovane vrednosti
Komunikacija podataka	kvalitet snage
tip zaštite	zaštita od preopterećenja (dugotrajno)
tip zaštite	kratkotrajna zaštita od kratkog spoja
tip zaštite	trenutna zaštita od kratkog spoja
tip podešavanja kašnjenja prorade zaštite	podesivo
podešavanje praga trenutne zaštite od kratkog spoja tip Ii	podesivo
zona selektivne blokade ZSI	sa
Masa proizvoda	2.4 kg
Tip upravljanja	ručica
snimanje električnih podataka	indikatori održavanja
[tr] podešavanje kašnjenja prorade zaštite	15-400 sekundi pri 1.5 x Ir
[tr] podešavanje kašnjenja prorade zaštite	0.35-11 sekundi pri 7.2 x Ir
[tr] podešavanje kašnjenja prorade zaštite	0.5-16 sekundi pri 6 x Ir
tip podešavanja kašnjenja prorade zaštite od kratkog spoja	podesivo
podešavanje gornjeg praga prorade zaštite od preopterećenja	40...100 A
podešavanje praga zaštite od preopterećenja Ir	podesivo
gornji priključak	prednja
Način montiranja	fiksno
električna trajnost	10000 ciklusa 440 V In u skladu sa IEC 60947-2
električna trajnost	10000 ciklusa 690 V In/2 u skladu sa IEC 60947-2
električna trajnost	20000 ciklusa 440 V In/2 u skladu sa IEC 60947-2
električna trajnost	5000 ciklusa 690 V In u skladu sa IEC 60947-2
veličina zaštitne jedinice	100-100 A pri 40 °C
mehanička trajnost	20000 ciklusa
kompatibilnost	NSX250
[Isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem	1.5...10 x Ir
Lokalna signalizacija	LED ready
Lokalna signalizacija	LED 90 % Ir
Lokalna signalizacija	LED 105 % Ir
[tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja	0-0.4 sekundi
Širina	105 mm
Tip displeja	LCD displej
Dubina	86 mm
podešavanje kašnjenja prorade zaštite od kratkog spoja tip Isd	podesivo

OKRUžENJE
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	Marine
IK stepen zaštite	IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja	-35-70 °C
Standardi	EN/IEC 60947
Standardi	UL 508
IP stepen zaštite	IP40 u skladu sa IEC 60529
klasa zaštite od električnog udara	klasa II
Temperatura okoline za skladištenje	-55-85 °C
Kategorija prenapona	klasa II

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP120606EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI120604EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
