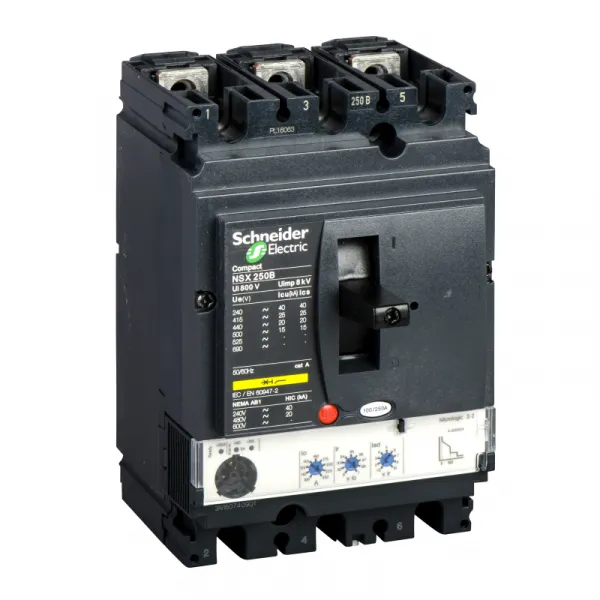

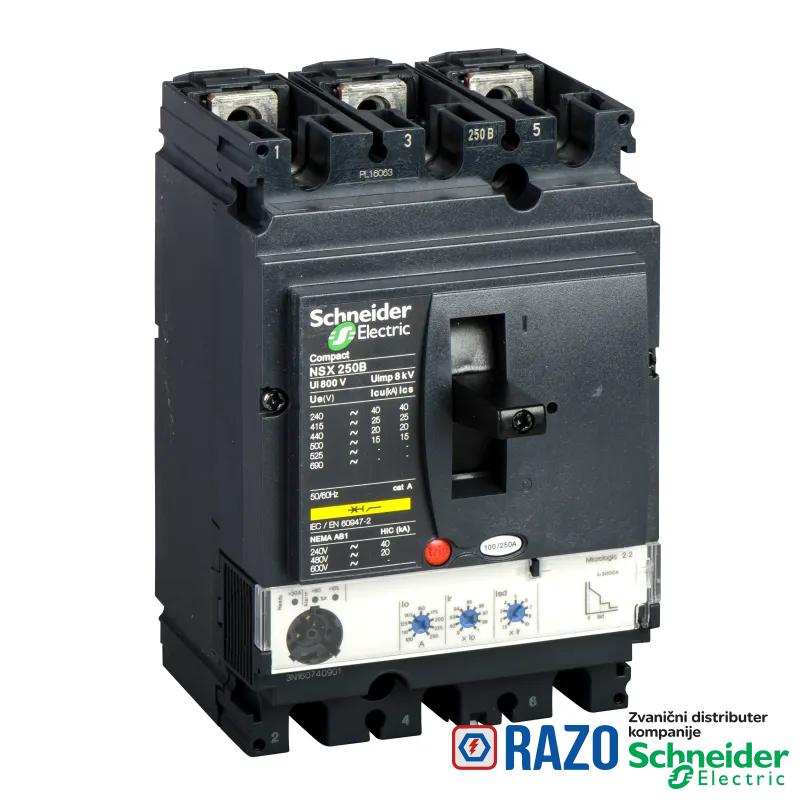

prekidač Compact NSX250N - Micrologic 2.2 - 160 A - 3P 3d

prekidač Compact NSX250N - Micrologic 2.2 - 160 A - 3P 3d

Šifra artikla: LV431871
prekidač Compact NSX250N - Micrologic 2.2 - 160 A - 3P 3d
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
67.257,48 RSD
67.257,48 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Mrežna frekvencija 50/60 Hz
[Ics] servisna prekidna moć 10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 35 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 36 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 50 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 50 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 90 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
[In] nazivna struja 250 A pri 40 °C
ime zaštitne jedinice Micrologic 2.2
Grupa proizvoda NSX100...250
[Ue] nazivni napon 690 V AC 50/60 Hz
funkcija zaštitne jedinice LSoI
Tip mreže AC
opis zaštićenih polova 3t
Tip proizvoda ili komponente prekidač
ime proizvoda Compact NSX
grupa proizvoda Compact
kategorija upotrebe kategorija A
stepen zaprljanosti 3 u skladu sa IEC 60664-1
prekidna moć 85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508
prekidna moć 10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 35 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 50 kA pri 480 V AC 50/60 Hz u skladu sa UL 508
prekidna moć 36 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 50 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 50 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 90 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 15 kA pri 600 V AC 50/60 Hz u skladu sa UL 508
[Ui] nazivni napon izolacije 800 V AC 50/60 Hz
pogodno za izolaciju da u skladu sa EN 60947-2
pogodno za izolaciju da u skladu sa IEC 60947-2
Broj polova 3P
prekidna moć N 50 kA 415 V AC
[Uimp] nazivni podnosivi impulsni napon 8 kV
Primena uređaja razvod električne energije
Kratko ime uređaja Compact NSX250N
tehnologija zaštitne jedinice elektronska
DOPUNSKE INFORMACIJE
Visina 161 mm
sastav pomoćnog kontakta bez
povezivanje 35 mm
termička memorija 20 minuta pre i nakon okidanja
Nosači za montažu zadnja ploča
podešavanje praga trenutne zaštite od kratkog spoja 2400 A
donji priključak prednji
tip zaštite zaštita od preopterećenja (dugotrajno)
tip zaštite kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem
tip zaštite trenutna zaštita od kratkog spoja
tip podešavanja kašnjenja prorade zaštite fiksno
podešavanje praga trenutne zaštite od kratkog spoja tip Ii fiksno
Masa proizvoda 2.4 kg
Tip upravljanja ručica
[tr] podešavanje kašnjenja prorade zaštite 11-11 sekundi pri 7.2 x Ir
[tr] podešavanje kašnjenja prorade zaštite 16-16 sekundi pri 6 x Ir
[tr] podešavanje kašnjenja prorade zaštite 400-400 sekundi pri 1.5 x Ir
tip podešavanja kašnjenja prorade zaštite od kratkog spoja fiksno
podešavanje gornjeg praga prorade zaštite od preopterećenja 0.9...1 x Io
podešavanje praga zaštite od preopterećenja Ir podesivo 9 podešavanja
gornji priključak prednja
Način montiranja fiksno
električna trajnost 10000 ciklusa 440 V In u skladu sa IEC 60947-2
električna trajnost 10000 ciklusa 690 V In/2 u skladu sa IEC 60947-2
električna trajnost 20000 ciklusa 440 V In/2 u skladu sa IEC 60947-2
električna trajnost 5000 ciklusa 690 V In u skladu sa IEC 60947-2
veličina zaštitne jedinice 160-160 A pri 40 °C
mehanička trajnost 20000 ciklusa
kompatibilnost NSX250
[Isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem 1.5...10 x Ir
Lokalna signalizacija LED 90 % Ir
Lokalna signalizacija LED ready
Lokalna signalizacija LED 105 % Ir
Širina 105 mm
Dubina 86 mm
podešavanje kašnjenja prorade zaštite od kratkog spoja tip Isd podesivo, 9 podešavanja
OKRUžENJE
Sertifikacija proizvoda Marine
Sertifikacija proizvoda EAC
Sertifikacija proizvoda CCC
IK stepen zaštite IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja -35-70 °C
Standardi EN/IEC 60947
Standardi UL 508
IP stepen zaštite IP40 u skladu sa IEC 60529
klasa zaštite od električnog udara klasa II
Temperatura okoline za skladištenje -55-85 °C
Kategorija prenapona klasa II
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP120606EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI120604EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
