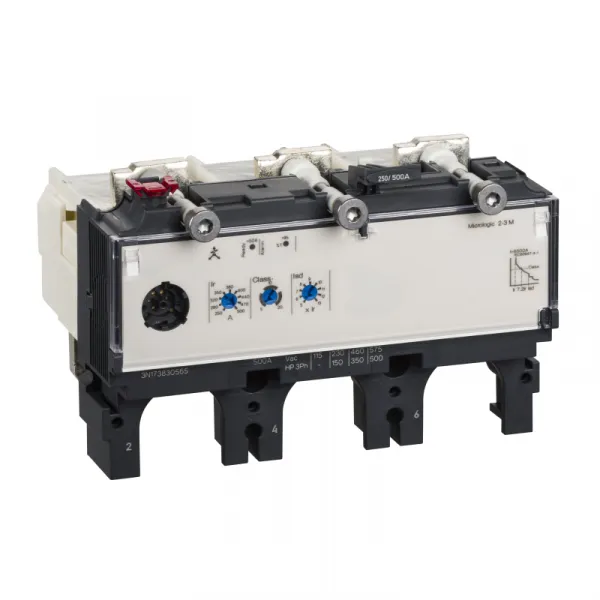

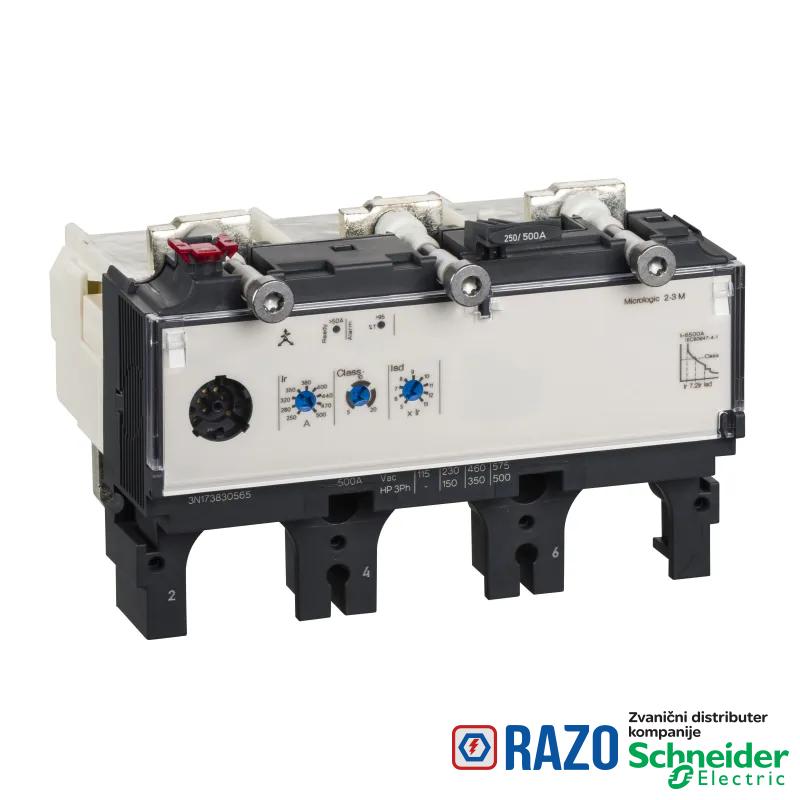

zaštitna jedinica - Micrologic 2.3 M - 320 A - 3P 3d

zaštitna jedinica - Micrologic 2.3 M - 320 A - 3P 3d

Šifra artikla: LV432072
zaštitna jedinica - Micrologic 2.3 M - 320 A - 3P 3d
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
  • NSZ
Morate biti verifikovani korisnik kako bi ste videli cenu proizvoda
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Mrežna frekvencija 50/60 Hz
ime zaštitne jedinice Micrologic 2.3 M
Grupa proizvoda NSX400...630
veličina zaštitne jedinice 320-320 A pri 65 °C
funkcija zaštitne jedinice LSoI
Tip mreže AC
Broj polova 3P
opis zaštićenih polova 3t
Tip proizvoda ili komponente kontrolna jedinica
Kompatibilnost grupe proizvoda Compact NSX400
Kompatibilnost grupe proizvoda Compact NSX630
ime proizvoda Micrologic
tip zaštite zaštita od preopterećenja (dugotrajno)
tip zaštite kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem
tip zaštite trenutna zaštita od kratkog spoja
Primena uređaja motor
tehnologija zaštitne jedinice elektronska
grupa proizvoda Compact
DOPUNSKE INFORMACIJE
[tr] podešavanje kašnjenja prorade zaštite 120-120 sekundi pri 1.5 x Ir 5
[tr] podešavanje kašnjenja prorade zaštite 6.5-6.5 sekundi pri 6 x Ir 5
[tr] podešavanje kašnjenja prorade zaštite 5-5 sekundi pri 7.2 x Ir 5
[tr] podešavanje kašnjenja prorade zaštite 240-240 sekundi pri 1.5 x Ir 10
[tr] podešavanje kašnjenja prorade zaštite 13.5-13.5 sekundi pri 6 x Ir 10
[tr] podešavanje kašnjenja prorade zaštite 10-10 sekundi pri 7.2 x Ir 10
[tr] podešavanje kašnjenja prorade zaštite 480-480 sekundi pri 1.5 x Ir 20
[tr] podešavanje kašnjenja prorade zaštite 26-26 sekundi pri 6 x Ir 20
[tr] podešavanje kašnjenja prorade zaštite 20-20 sekundi pri 7.2 x Ir 20
tip podešavanja kašnjenja prorade zaštite od kratkog spoja fiksno
podešavanje praga prorade zaštite od kratkog spoja 4800 A
podešavanje gornjeg praga prorade zaštite od preopterećenja 160...320 A
podešavanje praga zaštite od preopterećenja Ir podesivo 9 podešavanja
Način montiranja fiksno
[tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja 0.01-0.01 sekundi
termička memorija 20 minuta pre i nakon okidanja
[Ue] nazivni napon 690 V AC 50/60 Hz
dodatna motorna zaštita asimetrija faze
klasa motora 10
klasa motora 20
klasa motora 5
[Isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem 5...13 x Ir
tip podešavanja kašnjenja prorade zaštite fiksno
podešavanje praga trenutne zaštite od kratkog spoja tip Ii fiksno
podešavanje kašnjenja prorade zaštite od kratkog spoja tip Isd podesivo, 9 podešavanja
OKRUžENJE
Sertifikacija proizvoda CCC
Sertifikacija proizvoda Marine
Sertifikacija proizvoda EAC
Temperatura okoline za rad uređaja -25-70 °C
Temperatura okoline za skladištenje -50-85 °C
Standardi UL 508
Standardi EN/IEC 60947-2
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Informacije o RoHS izuzecima Da
Bez žive Da
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
UGOVORNA GARANCIJA
Garancija 18 months
