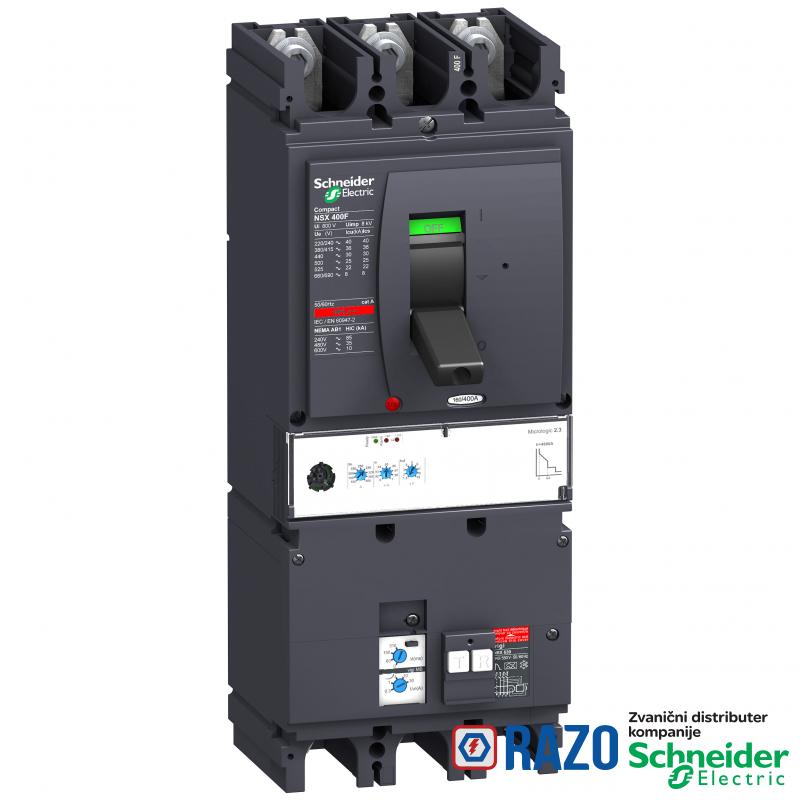

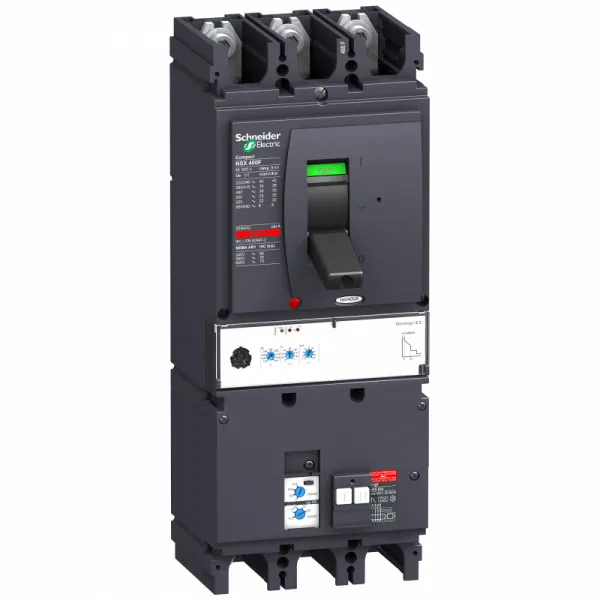

prekidač VigiCompact MB NSX400F - Micrologic 2.3 - 400 A - 3P 3d

Specifikacija
O proizvodu
Komentari

OSNOVNE INFORMACIJE
Mrežna frekvencija	50/60 Hz
[Ics] servisna prekidna moć	40 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	36 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	10 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	25 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	30 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
[In] nazivna struja	400 A pri 40 °C
ime zaštitne jedinice	Micrologic 2.3
Grupa proizvoda	NSX400...630
[Ue] nazivni napon	440 V AC 50/60 Hz
funkcija zaštitne jedinice	LSoI
Tip mreže	AC
opis zaštićenih polova	3t
Tip proizvoda ili komponente	circuit breaker with Vigi add-on
ime proizvoda	Compact NSX
grupa proizvoda	Compact
kategorija upotrebe	kategorija A
stepen zaprljanosti	3 u skladu sa IEC 60664-1
prekidna moć	40 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508
prekidna moć	25 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	36 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	35 kA pri 480 V AC 50/60 Hz u skladu sa UL 508
prekidna moć	20 kA pri 600 V AC 50/60 Hz u skladu sa UL 508
prekidna moć	20 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	30 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ui] nazivni napon izolacije	800 V AC 50/60 Hz
pogodno za izolaciju	da u skladu sa EN 60947-2
pogodno za izolaciju	da u skladu sa IEC 60947-2
Broj polova	3P
prekidna moć	F 36 kA 415 V AC
[Uimp] nazivni podnosivi impulsni napon	8 kV
ime modula diferencijalne zaštite	MB
Primena uređaja	razvod električne energije
Kratko ime uređaja	VigiCompact NSX400F
tehnologija zaštitne jedinice	elektronska

DOPUNSKE INFORMACIJE
Visina	355 mm
povezivanje	45 mm
termička memorija	20 minuta pre i nakon okidanja
diferencijalna zaštita	sa
Nosači za montažu	zadnja ploča
klasa diferencijalne zaštite	klasa A
podešavanje praga trenutne zaštite od kratkog spoja	4800 A
donji priključak	prednji
tip zaštite	zaštita od preopterećenja (dugotrajno)
tip zaštite	kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem
tip zaštite	trenutna zaštita od kratkog spoja
tip podešavanja kašnjenja prorade zaštite	fiksno
podešavanje praga trenutne zaštite od kratkog spoja tip Ii	fiksno
Masa proizvoda	6.05 kg
Tip upravljanja	ručica
[tr] podešavanje kašnjenja prorade zaštite	16-16 sekundi pri 6 x Ir
podešavanje tipa osetljivosti diferencijalne zaštite	fiksna
tip podešavanja kašnjenja prorade zaštite od kratkog spoja	fiksno
podešavanje gornjeg praga prorade zaštite od preopterećenja	0.9...1 x Io
podešavanje praga zaštite od preopterećenja Ir	podesivo 9 podešavanja
gornji priključak	prednja
Način montiranja	fiksno
električna trajnost	12000 ciklusa 440 V In/2 u skladu sa IEC 60947-2
električna trajnost	3000 ciklusa 690 V In u skladu sa IEC 60947-2
električna trajnost	6000 ciklusa 440 V In u skladu sa IEC 60947-2
električna trajnost	6000 ciklusa 690 V In/2 u skladu sa IEC 60947-2
veličina zaštitne jedinice	400-400 A pri 40 °C
mehanička trajnost	15000 ciklusa
kompatibilnost	NSX400
[Isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem	1.5...10 x Ir
Lokalna signalizacija	LED 90 % Ir
Lokalna signalizacija	LED ready
Lokalna signalizacija	LED 105 % Ir
Širina	135 mm
[Δt] podešavanje osetljivosti diferencijalne zaštite	0.3-0.3 A
Dubina	110 mm
podešavanje kašnjenja prorade zaštite od kratkog spoja tip Isd	podesivo, 9 podešavanja
podešavanje tipa kašnjenja prorade diferencijalne zaštite	podesiva, 4 podešavanja

OKRUžENJE
Sertifikacija proizvoda	Marine
Sertifikacija proizvoda	EAC
Sertifikacija proizvoda	CCC
IK stepen zaštite	IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja	-35-70 °C
Standardi	EN/IEC 60947
Standardi	UL 508
IP stepen zaštite	IP40 u skladu sa IEC 60529
klasa zaštite od električnog udara	klasa II
Temperatura okoline za skladištenje	-55-85 °C
Kategorija prenapona	klasa II

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP120606EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI120604EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
