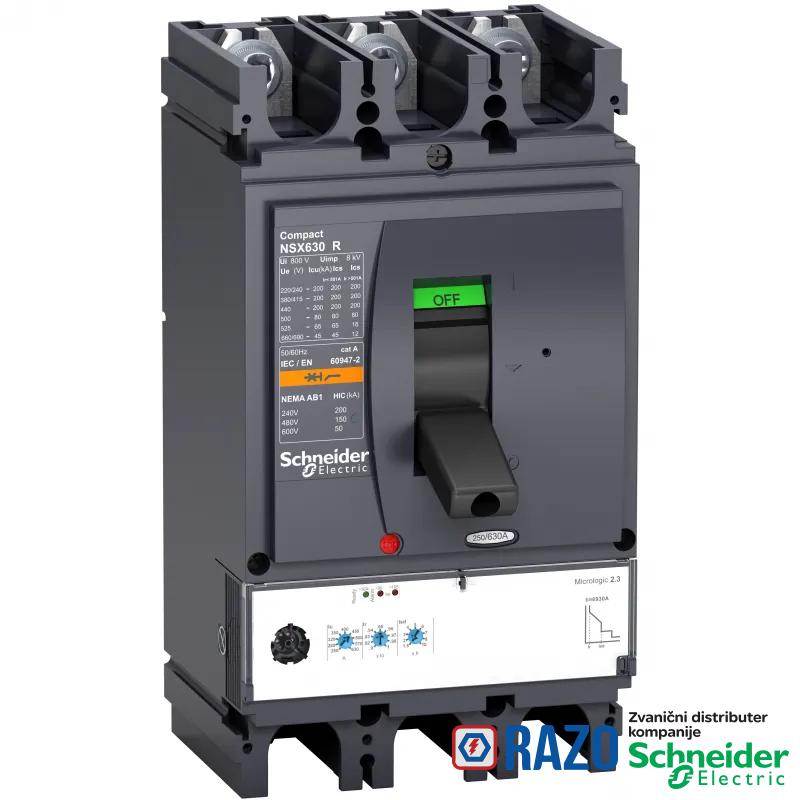

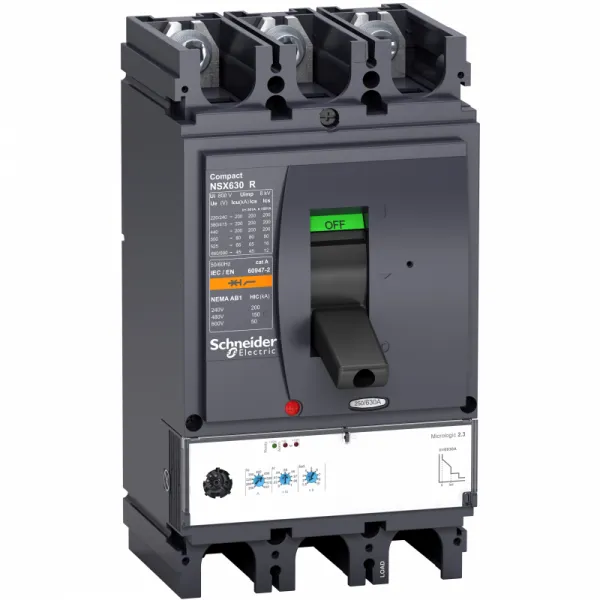

prekidač Compact NSX630R - Micrologic 2.3 - 630 A - 3P 3d

prekidač Compact NSX630R - Micrologic 2.3 - 630 A - 3P 3d

Šifra artikla: LV433700
prekidač Compact NSX630R - Micrologic 2.3 - 630 A - 3P 3d
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
  • NSZ
Morate biti verifikovani korisnik kako bi ste videli cenu proizvoda
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Mrežna frekvencija 50/60 Hz
[Ics] servisna prekidna moć 200 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 200 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 200 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 80 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 16 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 12 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
[In] nazivna struja 630 A pri 40 °C
ime zaštitne jedinice Micrologic 2.3
Grupa proizvoda NSX400...630
[Ue] nazivni napon 690 V AC 50/60 Hz
funkcija zaštitne jedinice LSoI
Tip mreže AC
opis zaštićenih polova 3t
Tip proizvoda ili komponente prekidač
ime proizvoda Compact NSX
grupa proizvoda Compact
kategorija upotrebe kategorija A
stepen zaprljanosti 3 u skladu sa IEC 60664-1
prekidna moć 200 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 200 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 200 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 80 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 65 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 45 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ui] nazivni napon izolacije 800 V AC 50/60 Hz
pogodno za izolaciju da u skladu sa EN 60947-2
pogodno za izolaciju da u skladu sa IEC 60947-2
Broj polova 3P
prekidna moć R 200 kA 415 V AC
[Uimp] nazivni podnosivi impulsni napon 8 kV
Primena uređaja razvod električne energije
Kratko ime uređaja Compact NSX630R
tehnologija zaštitne jedinice elektronska
DOPUNSKE INFORMACIJE
Visina 255 mm
sastav pomoćnog kontakta bez
povezivanje 45 mm
termička memorija 20 minuta pre i nakon okidanja
Nosači za montažu zadnja ploča
podešavanje praga trenutne zaštite od kratkog spoja 6900 A
donji priključak prednji
tip zaštite zaštita od preopterećenja (dugotrajno)
tip zaštite kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem
tip zaštite trenutna zaštita od kratkog spoja
tip podešavanja kašnjenja prorade zaštite fiksno
podešavanje praga trenutne zaštite od kratkog spoja tip Ii fiksno
Masa proizvoda 6.2 kg
Tip upravljanja ručica
[tr] podešavanje kašnjenja prorade zaštite 11-11 sekundi pri 7.2 x Ir
[tr] podešavanje kašnjenja prorade zaštite 16-16 sekundi pri 6 x Ir
[tr] podešavanje kašnjenja prorade zaštite 400-400 sekundi pri 1.5 x Ir
tip podešavanja kašnjenja prorade zaštite od kratkog spoja fiksno
podešavanje gornjeg praga prorade zaštite od preopterećenja 0.9...1 x Io
podešavanje praga zaštite od preopterećenja Ir podesivo 9 podešavanja
gornji priključak prednja
Način montiranja fiksno
električna trajnost 6000 ciklusa 690 V In/2 u skladu sa IEC 60947-2
električna trajnost 2000 ciklusa 690 V In u skladu sa IEC 60947-2
električna trajnost 4000 ciklusa 440 V In u skladu sa IEC 60947-2
električna trajnost 8000 ciklusa 440 V In/2 u skladu sa IEC 60947-2
veličina zaštitne jedinice 630-630 A pri 40 °C
mehanička trajnost 15000 ciklusa
kompatibilnost NSX630
[Isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem 1.5...10 x Ir
Lokalna signalizacija LED 90 % Ir
Lokalna signalizacija LED ready
Lokalna signalizacija LED 105 % Ir
Širina 140 mm
Dubina 110 mm
podešavanje kašnjenja prorade zaštite od kratkog spoja tip Isd podesivo, 9 podešavanja
OKRUžENJE
Sertifikacija proizvoda CCC
Sertifikacija proizvoda EAC
Sertifikacija proizvoda Marine
IK stepen zaštite IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja -35-70 °C
Standardi EN/IEC 60947
IP stepen zaštite IP40 u skladu sa IEC 60529
klasa zaštite od električnog udara klasa II
Temperatura okoline za skladištenje -55-85 °C
Kategorija prenapona klasa II
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP120606EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI120604EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
