| OSNOVNE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| [Ics] servisna prekidna moć | 20 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 25 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 40 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 7.5 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [In] nazivna struja | 100 A pri 40 °C |
| ime zaštitne jedinice | TM-D |
| Grupa proizvoda | NSX100...250 |
| [Ue] nazivni napon | 690 V AC 50/60 Hz |
| funkcija zaštitne jedinice | Li |
| Tip mreže | AC |
| opis zaštićenih polova | 3t |
| Tip proizvoda ili komponente | prekidač |
| ime proizvoda | Compact NSX |
| grupa proizvoda | Compact |
| kategorija upotrebe | kategorija A |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| prekidna moć | 15 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 20 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 25 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 40 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
| pogodno za izolaciju | da u skladu sa EN 60947-2 |
| pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Broj polova | 3P |
| prekidna moć | B 25 kA 415 V AC |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV |
| Primena uređaja | razvod električne energije |

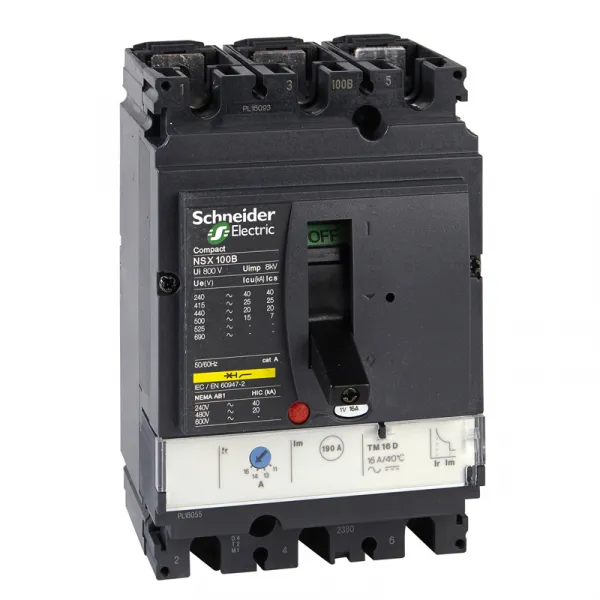

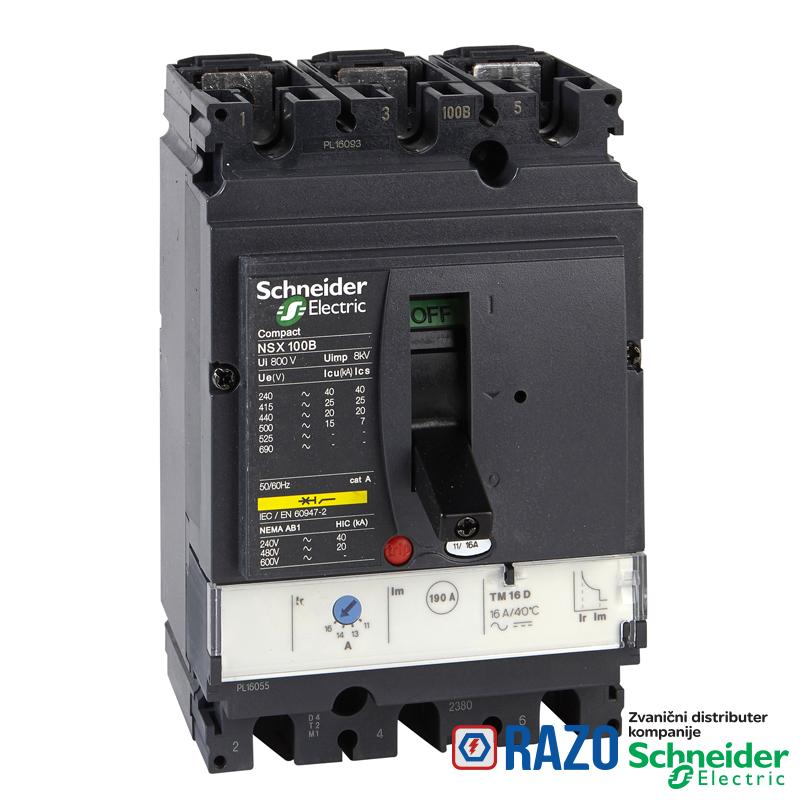

| Kratko ime uređaja | Compact NSX100B |
| tehnologija zaštitne jedinice | termomagnetna |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Visina | 161 mm |
| povezivanje | 35 mm |
| Nosači za montažu | zadnja ploča |
| donji priključak | prednji |
| tip zaštite | zaštita od preopterećenja (termičkog) |
| tip zaštite | zaštita od kratkog spoja |
| tip podešavanja kašnjenja prorade zaštite | fiksno |
| Masa proizvoda | 2.05 kg |
| Tip upravljanja | ručica |
| [tr] podešavanje kašnjenja prorade zaštite | 120-400 sekundi pri 1.5 x In |
| [tr] podešavanje kašnjenja prorade zaštite | 15-15 sekundi pri 6 x Ir |
| tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| podešavanje gornjeg praga prorade zaštite od preopterećenja | 0.7...1 x In |
| podešavanje praga zaštite od preopterećenja Ir | podesivo |
| gornji priključak | prednja |
| Način montiranja | fiksno |
| električna trajnost | 10000 ciklusa 690 V In u skladu sa IEC 60947-2 |
| električna trajnost | 20000 ciklusa 690 V In/2 u skladu sa IEC 60947-2 |
| električna trajnost | 30000 ciklusa 440 V In u skladu sa IEC 60947-2 |
| električna trajnost | 50000 ciklusa 440 V In/2 u skladu sa IEC 60947-2 |
| veličina zaštitne jedinice | 32-32 A pri 40 °C |
| mehanička trajnost | 50000 ciklusa |
| kompatibilnost | NSX100 |
| [Isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 400 A |
| Lokalna signalizacija | indikacija pozitivnog kontakta |
| Širina | 105 mm |
| Dubina | 86 mm |
| podešavanje kašnjenja prorade zaštite od kratkog spoja tip Isd | fiksno |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | Marine |
| Sertifikacija proizvoda | EAC |
| Sertifikacija proizvoda | CCC |
| IK stepen zaštite | IK07 u skladu sa IEC 62262 |
| Temperatura okoline za rad uređaja | -35-70 °C |
| Standardi | EN/IEC 60947 |
| IP stepen zaštite | IP40 u skladu sa IEC 60529 |
| klasa zaštite od električnog udara | klasa II |
| Temperatura okoline za skladištenje | -55-85 °C |
| Kategorija prenapona | klasa II |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP120606EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI120604EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Direktan pristup svetu energetske efikasnosti
Sigurnost i zaštita
Električna merenja i kontrola
Povećanje raspoloživosti napajanja
Applications
Standardne aplikacije sa standardnim strujama kratkog spoja: zgradarstvo, industrijske zgrade i postrojenja, bolnice...
Primene koje zahtevaju visoke prekidne moći: procesna industrija, metalurgija
Posebno zahtevne aplikacije: brodogradnja
Specifične aplikacije: agresivne sredine, 400Hz, 16 2/3 Hz
