| OSNOVNE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| Grupa proizvoda | NSX100...250 |
| [Ith] dozvoljena termička struja u vazduhu | 160 A pri 60 °C |
| [Ue] nazivni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-3 |
| indikator pozicije kontakta | da |
| Tip mreže | AC |
| Tip mreže | DC |
| kod prekidne moći | NA |
| vidljivo prekidanje | ne |
| Tip proizvoda ili komponente | rastavljač |
| ime proizvoda | Compact NSX |
| grupa proizvoda | Compact |

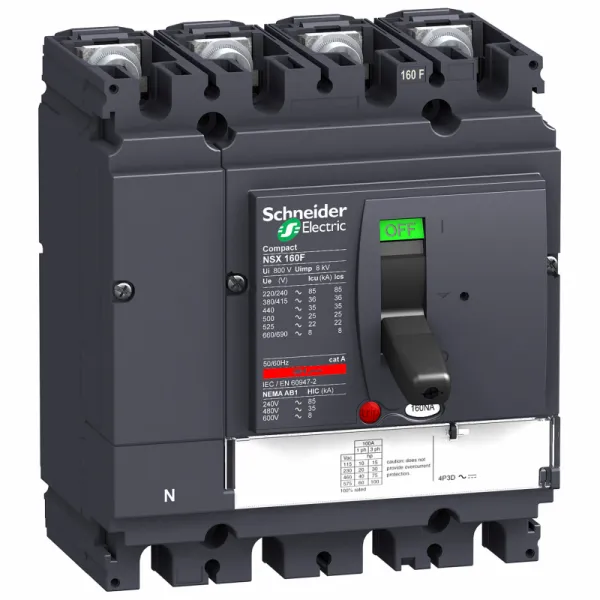

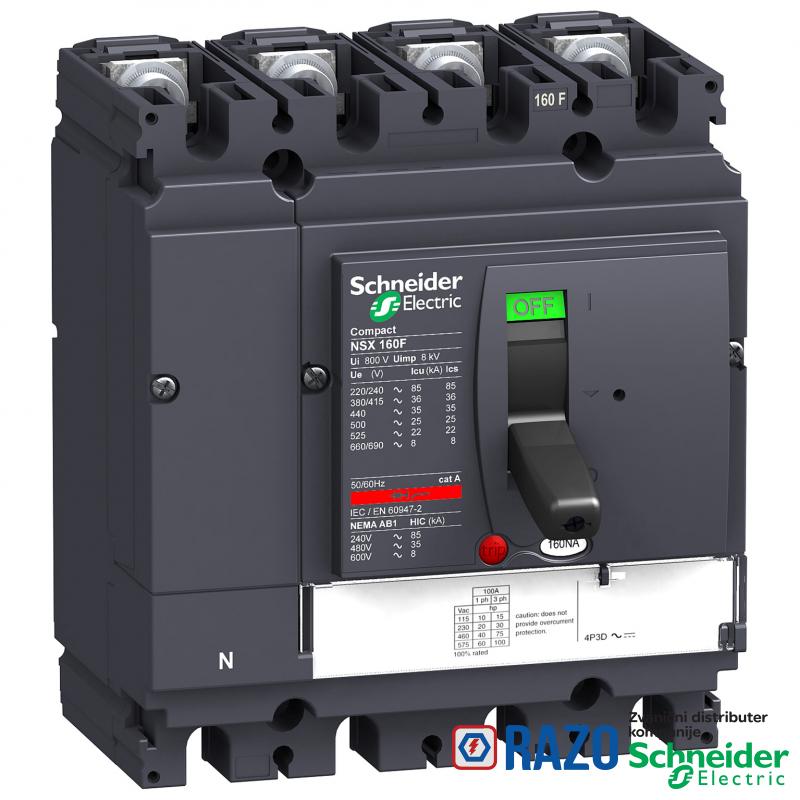

| ime rastavljača | Compact NSX160NA |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| [Icm] nazivna kratkospojna moć uključenja | 330 kA sa zaštitnim prekidačem |
| [Icm] nazivna kratkospojna moć uključenja | 3.6 kA sam rastavljač |
| [Ui] nazivni napon izolacije | 800 V AC 50/60 Hz u skladu sa IEC 60947-3 |
| pogodno za izolaciju | da u skladu sa EN 60947-3 |
| pogodno za izolaciju | da u skladu sa IEC 60947-3 |
| [Ie] nazivna struja | AC-22A: 160 A AC 50/60 Hz 220/240 V |
| [Ie] nazivna struja | AC-22A: 160 A AC 50/60 Hz 380/415 V |
| [Ie] nazivna struja | AC-22A: 160 A AC 50/60 Hz 440/480 V |
| [Ie] nazivna struja | AC-22A: 160 A AC 50/60 Hz 480 V NEMA AB1 |
| [Ie] nazivna struja | AC-22A: 160 A AC 50/60 Hz 500/525 V |
| [Ie] nazivna struja | AC-22A: 160 A AC 50/60 Hz 660/690 V |
| [Ie] nazivna struja | AC-23A: 160 A AC 50/60 Hz 220/240 V |
| [Ie] nazivna struja | AC-23A: 160 A AC 50/60 Hz 380/415 V |
| [Ie] nazivna struja | AC-23A: 160 A AC 50/60 Hz 440/480 V |
| [Ie] nazivna struja | AC-23A: 160 A AC 50/60 Hz 480 V NEMA AB1 |
| [Ie] nazivna struja | AC-23A: 160 A AC 50/60 Hz 500/525 V |
| [Ie] nazivna struja | AC-23A: 160 A AC 50/60 Hz 660/690 V |
| [Ie] nazivna struja | DC-22A: 160 A DC 250 V 1 pol |
| [Ie] nazivna struja | DC-22A: 160 A DC 500 V 2 pola serijski |
| [Ie] nazivna struja | DC-23A: 160 A DC 250 V 1 pol |
| [Ie] nazivna struja | DC-23A: 160 A DC 500 V 2 pola serijski |
| [Ie] nazivna struja | DC-22A: 160 A DC 750 V 3 pola serijski |
| [Ie] nazivna struja | DC-23A: 160 A DC 750 V 3 pola serijski |
| Broj polova | 4P |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-3 |
| Kratko ime uređaja | Compact NSX160NA |
| DOPUNSKE INFORMACIJE | |
|---|---|
| [In] nazivna struja | 160 A |
| Visina | 161 mm |
| povezivanje | 35 mm |
| Nosači za montažu | zadnja ploča |
| donji priključak | prednji |
| Masa proizvoda | 2.2 kg |
| Tip upravljanja | ručica |
| gornji priključak | prednja |
| Način montiranja | fiksno |
| električna trajnost | AC-22A: 10000 ciklusa 250 V DC In/2 (1 pol) u skladu sa IEC 60947-3 |
| električna trajnost | AC-22A: 5000 ciklusa 500 V DC In (2 pola serijski) u skladu sa IEC 60947-3 |
| električna trajnost | AC-23A: 10000 ciklusa 250 V DC In/2 (1 pol) u skladu sa IEC 60947-3 |
| električna trajnost | AC-23A: 5000 ciklusa 500 V DC In (2 pola serijski) u skladu sa IEC 60947-3 |
| električna trajnost | AC-22A: 10000 ciklusa 690 V AC 50/60 Hz In/2 u skladu sa IEC 60947-3 |
| električna trajnost | AC-22A: 15000 ciklusa 440 V AC 50/60 Hz In u skladu sa IEC 60947-3 |
| električna trajnost | AC-22A: 30000 ciklusa 440 V AC 50/60 Hz In/2 u skladu sa IEC 60947-3 |
| električna trajnost | AC-22A: 5000 ciklusa 690 V AC 50/60 Hz In u skladu sa IEC 60947-3 |
| električna trajnost | AC-23A: 10000 ciklusa 690 V AC 50/60 Hz In/2 u skladu sa IEC 60947-3 |
| električna trajnost | AC-23A: 15000 ciklusa 440 V AC 50/60 Hz In u skladu sa IEC 60947-3 |
| električna trajnost | AC-23A: 30000 ciklusa 440 V AC 50/60 Hz In/2 u skladu sa IEC 60947-3 |
| električna trajnost | AC-23A: 5000 ciklusa 690 V AC 50/60 Hz In u skladu sa IEC 60947-3 |
| mehanička trajnost | 40000 ciklusa u skladu sa IEC 60947-3 |
| kompatibilnost | NSX160 |
| Širina | 140 mm |
| Dubina | 86 mm |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 0.96 kA tokom 20 s u skladu sa IEC 60947-3 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 2.5 kA tokom 1 s u skladu sa IEC 60947-3 |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 2.5 kA tokom 3 s u skladu sa IEC 60947-3 |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | EAC |
| Sertifikacija proizvoda | CCC |
| IK stepen zaštite | IK07 u skladu sa IEC 62262 |
| Temperatura okoline za rad uređaja | -35-70 °C |
| Standardi | EN/IEC 60947 |
| Standardi | UL 508 |
| IP stepen zaštite | IP40 u skladu sa IEC 60529 |
| klasa zaštite od električnog udara | klasa II |
| Temperatura okoline za skladištenje | -55-85 °C |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP120606EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI120604EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
