| OSNOVNE INFORMACIJE | |
|---|---|
| ime zaštitne jedinice | Micrologic 5.0 A |
| Grupa proizvoda | NS630b...1600 |
| Tip mreže | AC |
| kod prekidne moći | N |
| opis zaštićenih polova | 4t |
| Tip proizvoda ili komponente | prekidač |
| ime proizvoda | Compact NS |
| grupa proizvoda | Compact |
| kategorija upotrebe | kategorija B |
| pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| veličina zaštitne jedinice | 1250-1250 A pri 50 °C |
| Broj polova | 4P |
| pozicija nultog provodnika | levo |
| Primena uređaja | razvod električne energije |

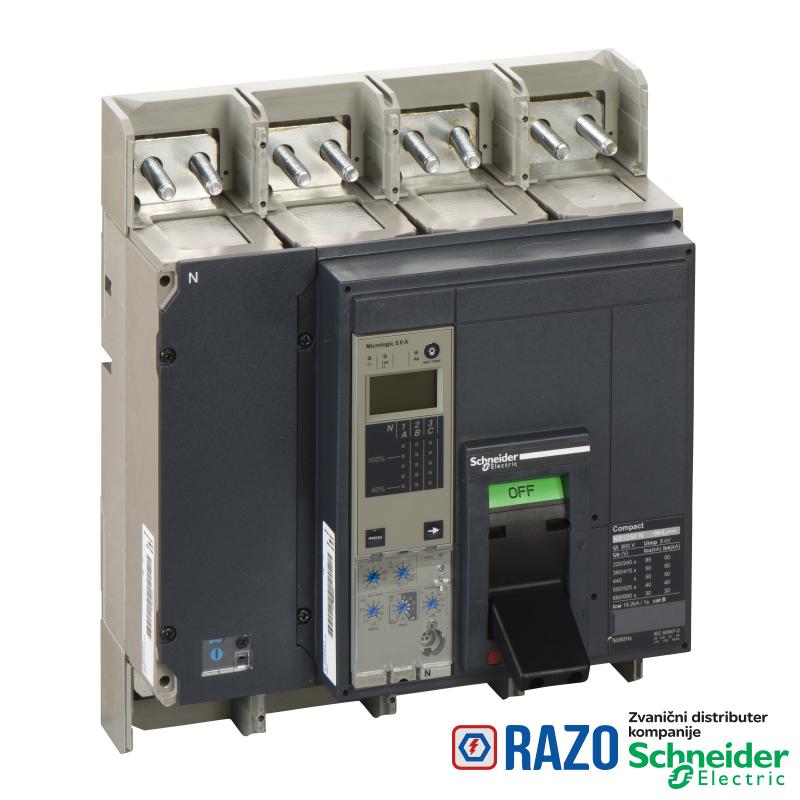

| Kratko ime uređaja | Compact NS1250N |
| tehnologija zaštitne jedinice | elektronska |
| ime prekidača | Compact NS1250N |
| DOPUNSKE INFORMACIJE | |
|---|---|
| [Icw] termička podnosiva struja kratkog spoja | 19.2 kA |
| Mrežna frekvencija | 50/60 Hz |
| integrisana trenutna zaštita | 40 kA |
| [Ics] servisna prekidna moć | 30 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 40 kA pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 50 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 50 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 50 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [In] nazivna struja | 1250 A pri 50 °C |
| Visina | 327 mm |
| sastav pomoćnog kontakta | 1 NO/NC |
| termička memorija | 20 min |
| [Ue] nazivni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| funkcija zaštitne jedinice | LSI |
| Nosači za montažu | zadnja ploča |
| podešavanje praga trenutne zaštite od kratkog spoja | 2...15 x In |
| podešavanje praga trenutne zaštite od kratkog spoja | OFF |
| Tip merenja | ampermetar |
| donji priključak | prednji |
| CT veličina prekidača | 1250 A |
| tip podešavanja kašnjenja prorade zaštite | podesivo 9 podešavanja |
| podešavanje praga trenutne zaštite od kratkog spoja tip Ii | podesivo |
| zona selektivne blokade ZSI | sa |
| Tip upravljanja | ručica |
| Tip upravljanja | zakretna ručica |
| [tr] podešavanje kašnjenja prorade zaštite | 0.7-16.6 sekundi 7.2 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 12.5-600 sekundi 1.5 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.5-24 sekundi 6 x Ir |
| tip podešavanja kašnjenja prorade zaštite od kratkog spoja | podesivo |
| podešavanje gornjeg praga prorade zaštite od preopterećenja | 0.4...1 x In |
| podešavanje praga zaštite od preopterećenja Ir | podesivo |
| gornji priključak | prednja |
| Način montiranja | fiksno |
| prekidna moć | 30 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 50 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 50 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 85 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 40 kA Icu pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0.1-0.4 sekundi I²t=on |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0-0.4 sekundi I²t=off |
| zaštita nultog provodnika | Ir |
| električna trajnost | 2000 ciklusa 690 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| električna trajnost | 3000 ciklusa 690 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| električna trajnost | 4000 ciklusa 440 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| električna trajnost | 5000 ciklusa 440 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| [Ui] nazivni napon izolacije | 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| mehanička trajnost | 10000 ciklusa |
| kompatibilnost | NS1250 |
| Tip zaštite | trenutna zaštita od kratkog spoja |
| Tip zaštite | zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | kratkotrajna zaštita od kratkog spoja |
| [Isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5...10 x Ir |
| Lokalna signalizacija | indikacija pozitivnog kontakta |
| [tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja | 0.02-0.5 sekundi |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| Širina | 280 mm |
| Tip displeja | LCD displej |
| Dubina | 147 mm |
| podešavanje kašnjenja prorade zaštite od kratkog spoja tip Isd | podesivo, 9 podešavanja |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | ASTA |
| Sertifikacija proizvoda | KEMA |
| Sertifikacija proizvoda | ASEFA |
| IK stepen zaštite | IK07 u skladu sa EN 50102 |
| Temperatura okoline za rad uređaja | -25-70 °C |
| Standardi | IEC 60947-2 |
| IP stepen zaštite | IP40 u skladu sa IEC 60529 |
| stepen zaprljanosti | 3 u skladu sa IEC 60947 |
| Temperatura okoline za skladištenje | -50-85 °C |
| snaga gubitaka | 44 W |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP130103EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
