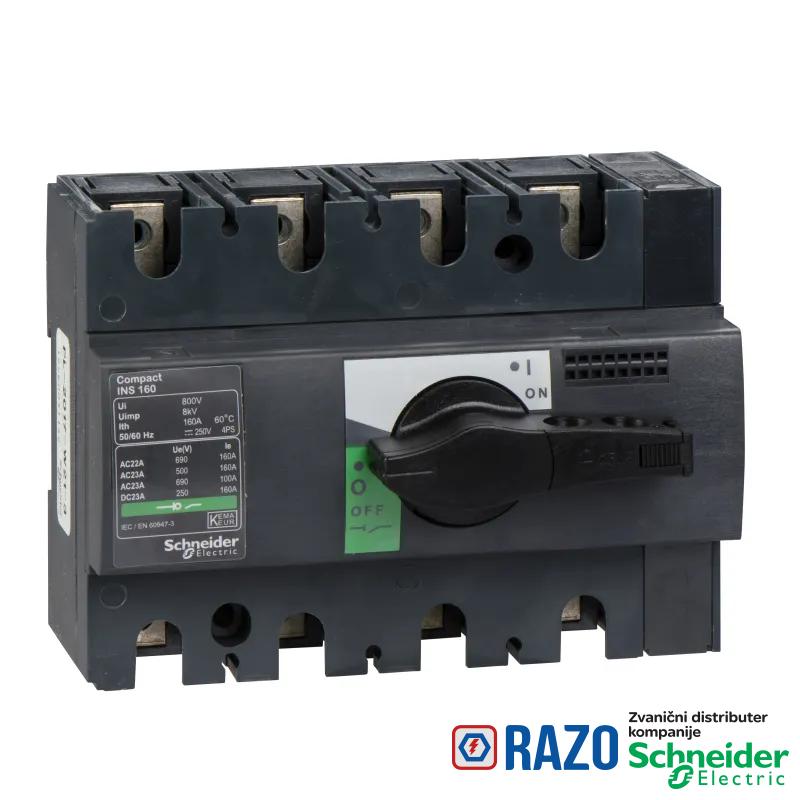

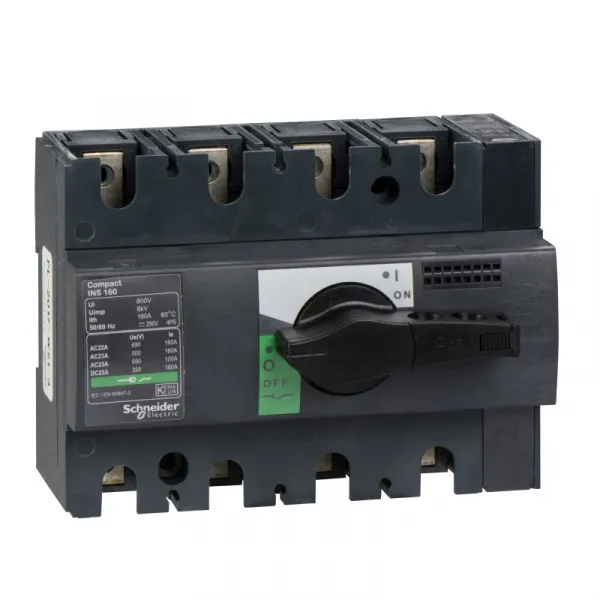

rastavljač Compact INS160 - 4P - 160 A

rastavljač Compact INS160 - 4P - 160 A

Šifra artikla: 28913
rastavljač Compact INS160 - 4P - 160 A
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
25.993,20 RSD
25.993,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Mrežna frekvencija 50/60 Hz
Grupa proizvoda INS40...160
[Ith] dozvoljena termička struja u vazduhu 160 A pri 60 °C
[Ue] nazivni napon 250 V DC
[Ue] nazivni napon 690 V AC 50/60 Hz
indikator pozicije kontakta da
Tip mreže AC
Tip mreže DC
vidljivo prekidanje ne
Tip proizvoda ili komponente rastavljač
ime proizvoda Compact INS
grupa proizvoda Compact
ime rastavljača Compact INS160
stepen zaprljanosti 3
[Icm] nazivna kratkospojna moć uključenja 154 kA sa zaštitnim prekidačem 690 V AC pri 50/60 Hz
[Icm] nazivna kratkospojna moć uključenja 20 kA sam rastavljač 690 V AC pri 50/60 Hz
[Ui] nazivni napon izolacije 750 V AC 50/60 Hz
pogodno za izolaciju da
[Ie] nazivna struja AC-23A: 100 A AC 50/60 Hz 500 V
[Ie] nazivna struja AC-23A: 160 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja DC-22A: 160 A DC 125 V 2 pola serijski
[Ie] nazivna struja DC-23A: 160 A DC 125 V 2 pola serijski
[Ie] nazivna struja DC-22A: 160 A DC 250 V 4 pola serijski
[Ie] nazivna struja DC-23A: 160 A DC 250 V 4 pola serijski
[Ie] nazivna struja AC-22A: 160 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-22A: 160 A AC 50/60 Hz 380/415 V
[Ie] nazivna struja AC-22A: 160 A AC 50/60 Hz 440/480 V
[Ie] nazivna struja AC-22A: 160 A AC 50/60 Hz 500 V
[Ie] nazivna struja AC-22A: 160 A AC 50/60 Hz 660/690 V
[Ie] nazivna struja AC-23A: 100 A AC 50/60 Hz 660/690 V
[Ie] nazivna struja AC-23A: 160 A AC 50/60 Hz 220/240 V
[Ie] nazivna struja AC-23A: 160 A AC 50/60 Hz 380/415 V
Broj polova 4P
[Uimp] nazivni podnosivi impulsni napon 8 kV
Kratko ime uređaja Compact INS160
DOPUNSKE INFORMACIJE
Visina 100 mm
klasa rada sa prekidima klasa 120 - 60 %
povezivanje 30 mm
Nosači za montažu ploča
Nosači za montažu DIN šina
donji priključak prednji
boja drške crna
Masa proizvoda 0.9 kg
Tip upravljanja zakretna ručica
gornji priključak prednja
Način montiranja fiksno
električna trajnost AC-22A: 1500 ciklusa 220/240 V AC 50/60 Hz
električna trajnost DC-23A: 1500 ciklusa 250 V DC 4 pola serijski
električna trajnost AC-22A: 1500 ciklusa 690 V AC 50/60 Hz
električna trajnost AC-23A: 1500 ciklusa 690 V AC 50/60 Hz
električna trajnost AC-22A: 1500 ciklusa 380/415 V AC 50/60 Hz
električna trajnost AC-22A: 1500 ciklusa 440 V AC 50/60 Hz
električna trajnost AC-22A: 1500 ciklusa 500 V AC 50/60 Hz
električna trajnost AC-23A: 1500 ciklusa 220/240 V AC 50/60 Hz
električna trajnost AC-23A: 1500 ciklusa 380/415 V AC 50/60 Hz
električna trajnost AC-23A: 1500 ciklusa 440 V AC 50/60 Hz
električna trajnost AC-23A: 1500 ciklusa 500 V AC 50/60 Hz
električna trajnost DC-22A: 1500 ciklusa 250 V DC 4 pola serijski
mehanička trajnost 15000 ciklusa
kompatibilnost INS160
dimenzije kućišta za Ithe 260 mm x 160 mm x 55 mm
Širina 135 mm
Dubina 62.5 mm
[Icw] kratkotrajna podnosiva struja kratkog spoja 0.01 kA tokom 30 s u skladu sa IEC 60947-3
[Icw] kratkotrajna podnosiva struja kratkog spoja 1.23 kA tokom 20 s u skladu sa IEC 60947-3
[Icw] kratkotrajna podnosiva struja kratkog spoja 3.175 kA tokom 3 s u skladu sa IEC 60947-3
[Icw] kratkotrajna podnosiva struja kratkog spoja 5.5 kA tokom 1 s u skladu sa IEC 60947-3
nazivni ciklus neprekidno
maksimalna snaga AC-23: 110 kW pri 500/525 V AC 50/60 Hz
maksimalna snaga AC-23: 45 kW pri 220/240 V AC 50/60 Hz
maksimalna snaga AC-23: 75 kW pri 380/415 V AC 50/60 Hz
maksimalna snaga AC-23: 90 kW pri 440 V AC 50/60 Hz
maksimalna snaga AC-23: 90 kW pri 660/690 V AC 50/60 Hz
OKRUžENJE
Sertifikacija proizvoda CCC
Sertifikacija proizvoda KEMA-KEUR
IK stepen zaštite IK07 u skladu sa EN 50102
Temperatura okoline za rad uređaja -25-70 °C
Standardi IEC 60947-1
Standardi IEC 60947-3
IP stepen zaštite IP40 u skladu sa IEC 60529
Temperatura okoline za skladištenje -50-85 °C
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1304024
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti N/A
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
