| OSNOVNE INFORMACIJE | |
|---|---|
| osetljivost gubitka faze | struja okidanja 130 % od Ir u dve faze, poslednja na 0 u skladu sa IEC 60947-4-1 |
| Upotreba releja | zaštita motora |

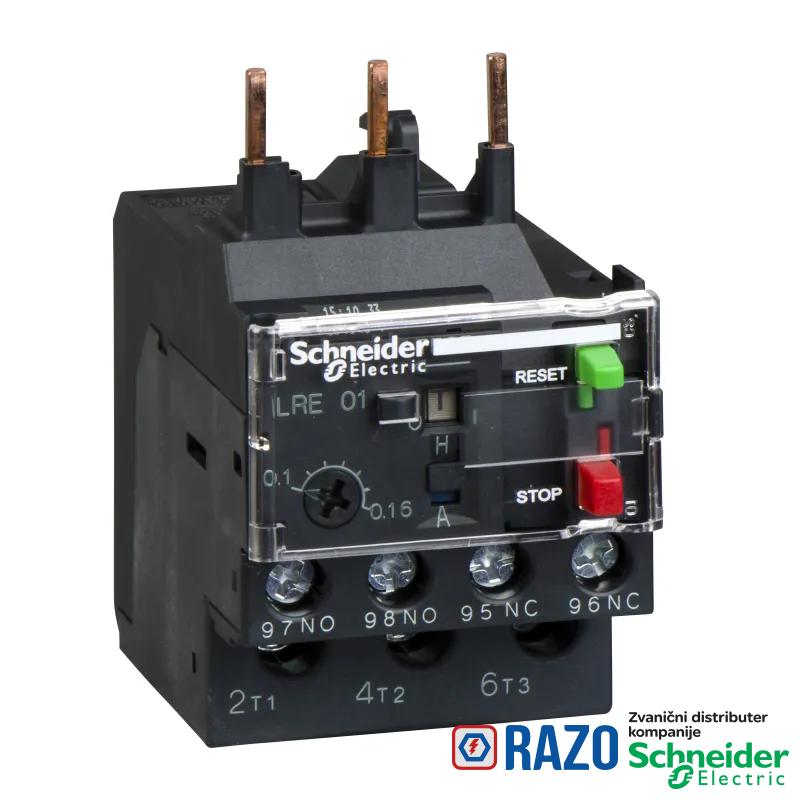

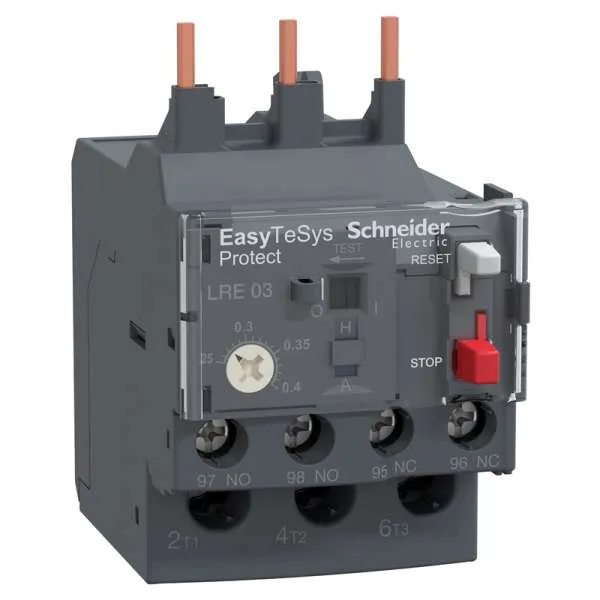

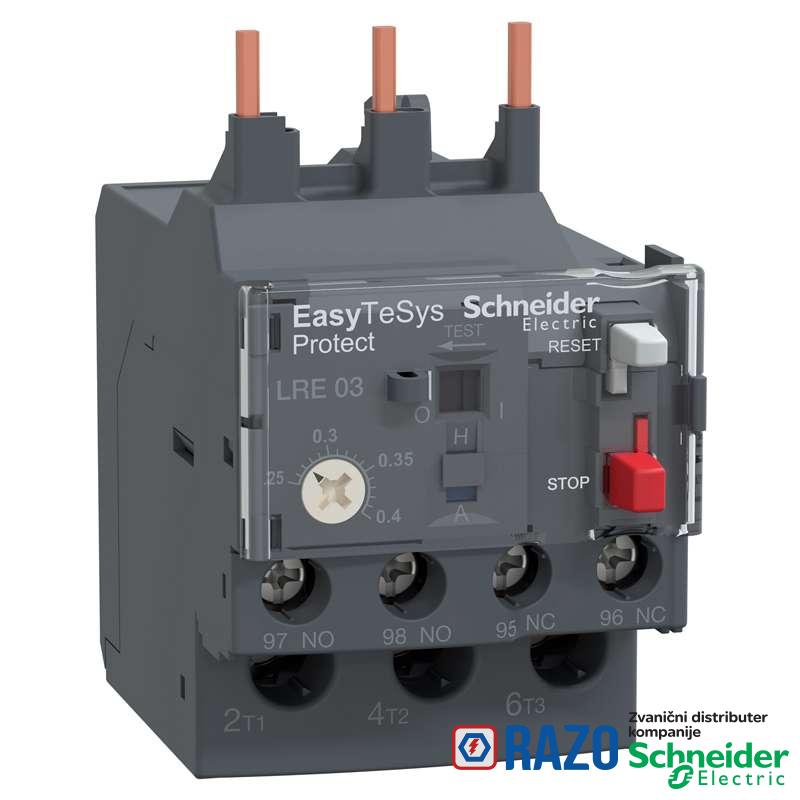

| Tip proizvoda ili komponente | diferencijalni termički relej preopterećenja |
| boja | siva (RAL 7011) |
| ime proizvoda | EasyPact TVS |
| Kratko ime uređaja | LRE |
| grupa proizvoda | EasyPact |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50...60 Hz |
| lokalna signalizacija | indikator okidanja |
| [Ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-4-1 |
| Signalna funkcija | indikator okidanja releja |
| Mehanička robusnost | udara: 6 Gn za 11 ms u skladu sa IEC 60068-2-7 |
| Mehanička robusnost | vibracije: 3 Gn u skladu sa IEC 60068-2-6 |
| Visina | 44.5 mm |
| sastav pomoćnog kontakta | 1 NO + 1 NC |
| [Ith] dozvoljena termička struja u vazduhu | 5 A za signalno kolo |
| prag okidanja | 1.14 +/- 0.06 Ir u skladu sa IEC 60947-4-1 |
| [Ue] nazivni napon | <= 690 V AC |
| moment pritezanja | kolo napajanja: 1.7 N.m - na vijčani priključni blokovi |
| moment pritezanja | signalno kolo: 1.7 N.m - na vijčani priključni blokovi |
| Tip mreže | AC |
| podešavanje termičkog preopterećenja | 0.25-0.4 A |
| držač za montažu | ispod kontaktora |
| držač za montažu | ploča, sa posebnim priborom |
| držač za montažu | šina, sa posebnim priborom |
| Način upravljanja | N/A |
| Način upravljanja | N/A |
| Širina | 45 mm |
| Dubina | 70 mm |
| Kompatibilnost proizvoda | LC1E06...38 |
| klasa okidanja preopterecenja | klasa 10A u skladu sa IEC 60947-4-1 |
| pripadajući osigurač | 2 A gG za kolo napajanja |
| pripadajući osigurač | 1 A aM za kolo napajanja |
| pripadajući osigurač | 5 A gG za signalno kolo |
| Masa proizvoda | 0.13 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV |
| temperaturna kompenzacija | -20-60 °C |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 1.5-6 mm² - krutost kabla: fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 1-4 mm² - krutost kabla: fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 1-6 mm² - krutost kabla: jednožični bez kablovskog završetka |
| povezivanje - priključci | signalno kolo: vijčani priključni blokovi 2 1-2.5 mm² - krutost kabla: fleksibilni bez kablovskog završetka |
| povezivanje - priključci | signalno kolo: vijčani priključni blokovi 2 1-2.5 mm² - krutost kabla: fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | signalno kolo: vijčani priključni blokovi 2 1-2.5 mm² - krutost kabla: jednožični bez kablovskog završetka |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | GOST |
| Temperatura okoline za skladištenje | -60-80 °C |
| Standardi | IEC 60947-4-1 |
| Standardi | IEC 60947-5-1 |
| zaštitni tretman | TH u skladu sa IEC 60068 |
| elektromagnetna kompatibilnost | izdržljivost udara: 6 kV u skladu sa IEC 60801-5 |
| Otpornost na vatru | 850 °C u skladu sa IEC 60068-2-1 |
| temperatura okoline za rad | -20-60 °C bez promene karakteristika u skladu sa IEC 60947-4-1 |
| temperatura okoline za rad | -20-70 °C sa promenom karakteristika |
| dielektrična snaga | 6 kV pri 50 Hz u skladu sa IEC 60255-5 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| ODRžIVOST PONUDE | |
|---|---|
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | N/A |
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP110205EN |
| Status održive ponude | Green Premium proizvod |
| EU RoHS direktiva | Usaglašeno |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

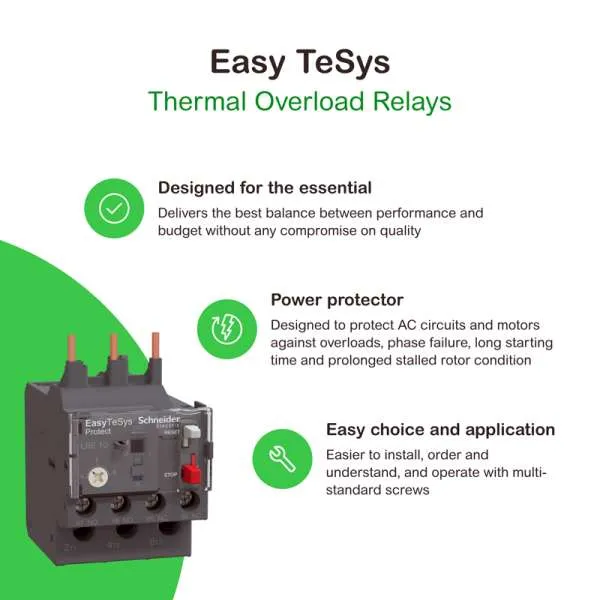

Pouzdana bezbednost od preopterećenja
Releji termalnog preopterećenja Easy TeSys Protect pružaju pouzdanu zaštitu motora do 630 A, sa opcijama samostalne ili direktne montaže. Kompaktni i laki za instalaciju, imaju klasu 10 A, ručno/automatskog resetovanja i indikatore okidanja. Dizajnirani da štite AC kola od preopterećenja, prekida faze i blokiranih stanja, nude pametnu ravnotežu performansi, cene i kvaliteta.
Releji termalnog preopterećenja Easy TeSys Protect projektovani sui da pokriju opseg nominalnih vrednosti motora do 630 A, koji mogu biti samostalni ili opciono direktno montirani ispod Easy TeSys Control kontaktora.
Specifikacije:
Klasa 10 A
Kompenzovani releji sa ručnim ili automatskim resetovanjem.
Indikator okidanja releja.
Terminalni blok za odvojenu montažu.
Dimenzije:
4 veličine širine dostupne za pokrivanje svih nominalnih vrednosti: od 45 mm (do 38 A) do 242 mm (do 630 A)
