• Pogodnost za industrijsku izolaciju u skladu sa standardom IEC/EN 60947-2
• Kombinujte zaštitu od kratkog spoja i preopterećenja
• Visitrip sistem za brzo otkrivanje neispravnih izlaza za kraće vreme popravke
• VisiSafe sistem za ponudu poboljšane bezbednosti kada je reč o zaštiti od strujnih kola
• Opcija za dodavanje pomoćnih uređaja, daljinskog nadzora i zaštitnog uređaja (Vigi)
• Brža, bolja i fleksibilnija instalacija uređaja zahvaljujući češljastoj sabirnici
• Brzo zatvaranje nezavisno od brzine aktivacije preklopnika
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| [In] nazivna struja | 63 A |
| Grupa proizvoda | iC60 |
| kod krive | C |
| Standardi | EN 60898-1 |
| Standardi | EN 60947-2 |
| Standardi | IEC 60898-1 |
| Standardi | IEC 60947-2 |
| broj zaštićenih polova | 3 |
| Tip mreže | DC |
| Tip mreže | AC |
| kod prekidne moći | N |
| Tip proizvoda ili komponente | minijaturni prekidač |
| ime proizvoda | Acti 9 iC60 |
| kategorija upotrebe | kategorija A u skladu sa EN 60947-2 |
| kategorija upotrebe | kategorija A u skladu sa IEC 60947-2 |
| grupa proizvoda | Acti 9 |
| prekidna moć | 6000 A Icn pri 400 V AC 50/60 Hz u skladu sa EN/IEC 60898-1 |
| prekidna moć | 36 kA Icu pri 12...60 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 10 kA Icu pri 380...415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 20 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 6 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 36 kA Icu pri 100...133 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 10 kA Icu pri <= 180 V DC u skladu sa EN/IEC 60947-2 |
| pogodno za izolaciju | da u skladu sa EN 60898-1 |
| pogodno za izolaciju | da u skladu sa EN 60947-2 |
| pogodno za izolaciju | da u skladu sa IEC 60898-1 |
| pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Broj polova | 3P |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iC60N |
| tehnologija zaštitne jedinice | termomagnetna |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| [Ics] servisna prekidna moć | 15 kA 75 % u skladu sa EN 60947-2 - 220...240 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 7.5 kA 75 % u skladu sa EN 60947-2 - 380...415 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 4.5 kA 75 % u skladu sa EN 60947-2 - 440 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 15 kA 75 % u skladu sa IEC 60947-2 - 220...240 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 7.5 kA 75 % u skladu sa IEC 60947-2 - 380...415 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 4.5 kA 75 % u skladu sa IEC 60947-2 - 440 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 27 kA 75 % u skladu sa IEC 60947-2 - 12...133 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 27 kA 75 % u skladu sa EN 60947-2 - 12...133 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 6000 A 100 % u skladu sa EN 60898-1 - 400 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 6000 A 100 % u skladu sa IEC 60898-1 - 400 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 10 kA 100 % u skladu sa IEC 60947-2 - 125...180 V DC |
| [Ics] servisna prekidna moć | 10 kA 100 % u skladu sa EN 60947-2 - 125...180 V DC |
| Visina | 85 mm |
| indikator pozicije kontakta | da |
| diferencijalna zaštita | poseban blok |
| Nosači za montažu | DIN šina |
| 9 mm redovi | 6 |
| ograničenje prekostrujne zaštite | 8 x In +/- 20 % |
| razvodni blok češljaste sabirnice | gornji ili donji: DA |
| Masa proizvoda | 0.375 kg |
| povezivanje - priključci | pojedinačni priključni blok (gornji ili donji) 1-35 mm² kruti |
| povezivanje - priključci | pojedinačni priključni blok (gornji ili donji) 1-25 mm² fleksibilni |
| dužina ogoljenog dela žice | 14 mm za gornji ili donji priključak |
| Tip upravljanja | ručica |
| [Ui] nazivni napon izolacije | 500 V AC 50/60 Hz u skladu sa EN 60947-2 |
| [Ui] nazivni napon izolacije | 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Način montiranja | fiksno |
| električna trajnost | 10000 ciklusa |
| mehanička trajnost | 20000 ciklusa |
| kompatibilnost | iC60 |
| Lokalna signalizacija | indikator okidanja |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN 60947-2 |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-2 |
| povezivanje | |
| boja | bela |
| Širina | 54 mm |
| Dubina | 78.5 mm |
| moment pritezanja | 3.5-3.5 N.m gornji ili donji |
| [Ue] nazivni napon | 220...240 V AC 50/60 Hz |
| [Ue] nazivni napon | 400 V AC 50/60 Hz |
| [Ue] nazivni napon | 380...415 V AC 50/60 Hz |
| [Ue] nazivni napon | 440 V AC 50/60 Hz |
| [Ue] nazivni napon | 12...133 V AC 50/60 Hz |
| [Ue] nazivni napon | 125...180 V DC |
| OKRUžENJE | |
|---|---|
| Temperatura okoline za rad uređaja | -35-70 °C |
| tropikalizacija | 2 u skladu sa IEC 60068-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| IP stepen zaštite | IP20 u skladu sa EN 60529 |
| stepen zaprljanosti | 3 u skladu sa EN 60947-2 |
| stepen zaprljanosti | 3 u skladu sa IEC 60947-2 |
| Temperatura okoline za skladištenje | -40-85 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C |
| Kategorija prenapona | IV |
| Nadmorska visina za rad | 0...2000 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1409009EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu) |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

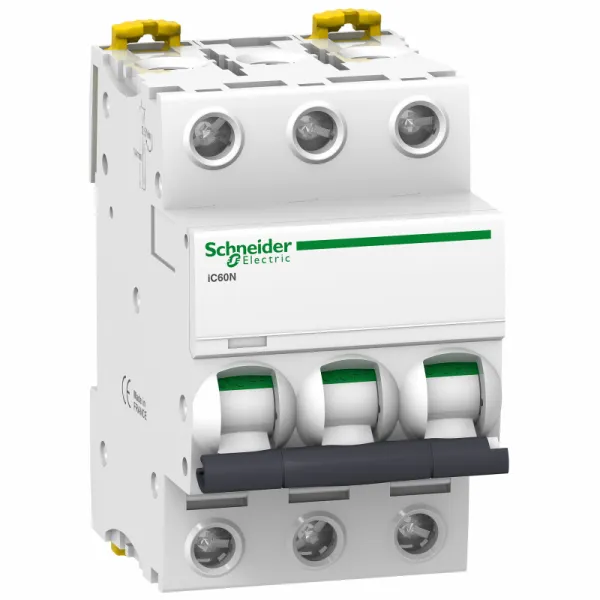

Ovaj Acti9 iC60N je niskonaponski minijaturni prekidač (MCB). To je 3P prekidač sa 3 zaštićena pola, nazivnom strujom od 63A i C karakteristikom isključenja. Nazivni kapacitet prekida kratkog spoja ide do 20kA na 220VAC do 240VAC u skladu sa EN/IEC 60947-2 standardom i 6000A na 400VAC u skladu sa EN/IEC 60898-1 standardom. U skladu je sa stambenim standardom EN/IEC 60898-1 i industrijskim standardom EN/IEC 60947-2. Ovaj minijaturni prekidač štiti strujne krugove od kratkog spoja i preopterećenja. Njegov jedinstveni VisiTrip indikator smanjuje vreme intervencije prikazivanjem grešnog kola. Njegova VisiSafe zelena traka garantuje fizičko otvaranje kontakata kako bi se omogućilo održavanje nizvodno. Njegov mehanizam brzog zatvaranja, nezavistan od ručnog upravljanja, poboljšava radni vek. Električna izdržljivost dostiže do 20.000 ciklusa, a mehanička izdržljivost do 20.000 ciklusa. Nazivni izolacioni napon (Ui) je 500 V AC. Njegova klasa ograničenja 3 (prema EN/IEC 60898-1) poboljšava zaštitu nizvodnog kola i smanjuje troškove. Proizvod se može zakačiti na DIN šinu. Širina je 6 modula po 9 mm. Stepen zagađenja je 3. Kategorija prenapona je IV. Boja proizvoda je bela (RAL 9003). Dimenzije su (Š) 54 mm x (V) 85 mm x (D) 78,5 mm. Težina je 0,375 kg. Prema standardu IEC 60529, stepen zaštite je IP20 i IP40 u kućištu. Radna temperatura je od -35 °C do 70 °C. Temperatura skladištenja je od -40 °C do 85 °C.
