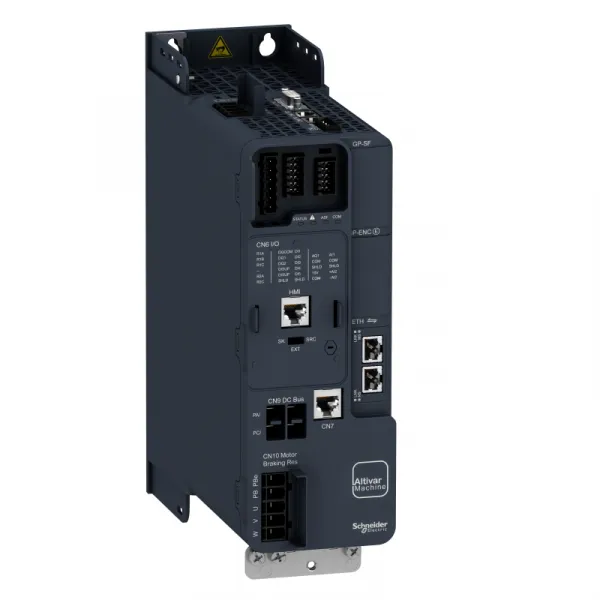

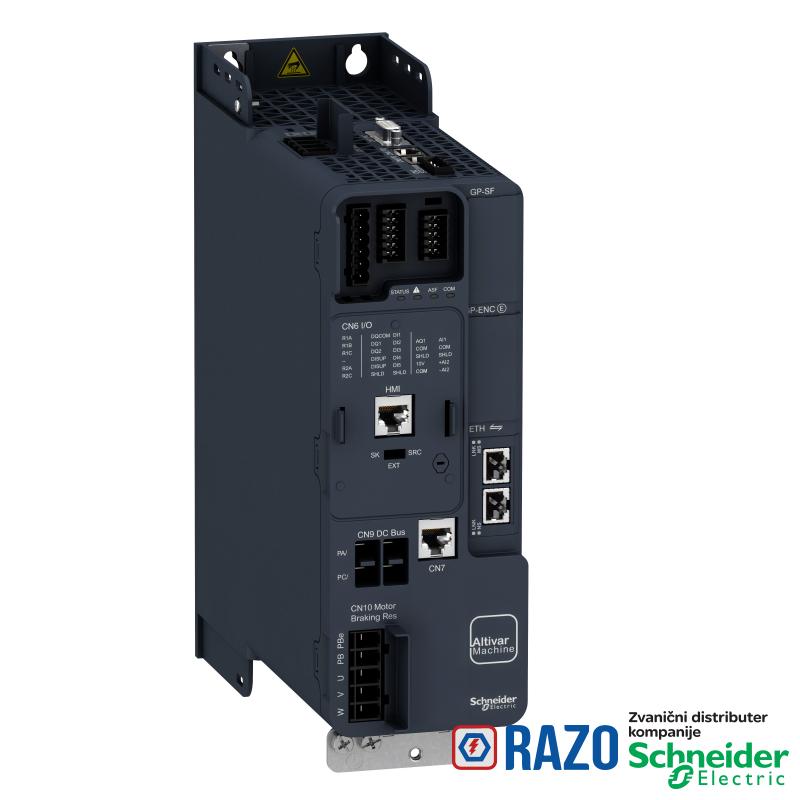

frekventni regulator - 0.75kW- 400V - 3-fazno - ATV340 Ethernet

frekventni regulator - 0.75kW- 400V - 3-fazno - ATV340 Ethernet

Šifra artikla: ATV340U07N4E
frekventni regulator - 0.75kW- 400V - 3-fazno - ATV340 Ethernet
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
81.373,20 RSD
81.373,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
struja linijskog kratkog spoja Isc 5 kA
namena proizvoda asinhroni motori
namena proizvoda sinhroni motori
linijska struja 2.6 A pri 480 V without line choke (zahtevne aplikacije)
linijska struja 2.6 A pri 380 V with external line choke (normalan rad)
linijska struja 2.1 A pri 480 V with external line choke (normalan rad)
linijska struja 1.9 A pri 380 V with external line choke (zahtevne aplikacije)
linijska struja 1.6 A pri 480 V with external line choke (zahtevne aplikacije)
linijska struja 3.4 A pri 380 V without line choke (zahtevne aplikacije)
EMC filter integrisani sa 20 m motorni kabl u skladu sa EN/IEC 61800-3 kategorija C3
Grupa proizvoda Altivar Machine ATV340
izlazna frekvencija 0.1-599 Hz
profil upravljanja asinhronim motorom standardni konstantni moment
profil upravljanja asinhronim motorom promenljivi moment
profil upravljanja asinhronim motorom optimalni moment
posebna izvedba standardna verzija
IP stepen zaštite IP20 u skladu sa IEC 61800-5-1
IP stepen zaštite IP20 u skladu sa IEC 60529
Tip proizvoda ili komponente frekventni regulator
prividna snaga 2.2 kVA pri 480 V (normalan rad)
prividna snaga 2.2 kVA pri 480 V (zahtevne aplikacije)
Broj faza mreže trofazne
snaga motora kW 1.1 kW za normalan rad
snaga motora kW 0.75 kW za zahtevne aplikacije
prekidačka frekvencija 2...16 kHz podesivo
prekidačka frekvencija 14...16 kHz sa faktorom smanjenja karakteristika
maksimalna prelazna struja 3.1 A tokom 60 s (normalan rad)
maksimalna prelazna struja 3.3 A tokom 60 s (zahtevne aplikacije)
maksimalna prelazna struja 3.8 A tokom 2 s (normalan rad)
maksimalna prelazna struja 4 A tokom 2 s (zahtevne aplikacije)
[Us] nazivni napon napajanja 380...480 V - 15...10 %
Način montiranja cabinet mount
tip hlađenja ventilatorom za strujanje vazduha
stalna izlazna struja 2.2 A pri 4 kHz za zahtevne aplikacije
stalna izlazna struja 2.8 A pri 4 kHz za normalan rad
sigurnosna funkcija STO (Safe torque off) SIL 3
nazivna prekidačka frekvencija 4 kHz
snaga motora hp 1.5 hp za normalan rad
snaga motora hp 1 hp za zahtevne aplikacije
Primena uređaja machine
Kratko ime uređaja ATV340
frekvencija napajanja 50...60 Hz +/- 5 %
profil upravljanja sinhronim motorom reluctance motor
profil upravljanja sinhronim motorom motor sa permanentnim magnetima
DOPUNSKE INFORMACIJE
električna veza strana napajanja: vijčani priključak1.5...4 mm²/AWG 14...AWG 12
električna veza DC bus: vijčani priključak4...6 mm²/AWG 12...AWG 10
električna veza motor: vijčani priključak1.5...4 mm²/AWG 14...AWG 12
električna veza upravljanje: vijčani priključak0.2...2.5 mm²/AWG 24...AWG 12
logika digitalnog ulaza pozitivna logika (source) (DI1...DI5), < 5 V (stanje 0), > 11 V (stanje 1)
logika digitalnog ulaza negativna logika (sink) (DI1...DI5), > 16 V (stanje 0), < 10 V (stanje 1)
logika digitalnog ulaza pozitivna logika (source) (PTI), < 0.6 V (stanje 0), > 2.5 V (stanje 1)
logika digitalnog ulaza pozitivna logika (source) (STOA, STOB), < 5 V (stanje 0), > 11 V (stanje 1)
Visina 270 mm
tip analognog izlaza softverski podesivi napon AQ1: 0...10 V DC impedansa 470 Ω, rezolucija 10 bitova
tip analognog izlaza softverski podesiva struja AQ1: 0...20 mA impedansa 500 Ω, rezolucija 10 bitova
rampe ubrzanja i usporenja S, U ili korisnički definisano
rampe ubrzanja i usporenja linear adjustable separately from 0.01...9999 s
tip priključka konektor(i)1 x RJ45, Modbus serijska veza na prednjem delu
tip priključka konektor(i)1 x RJ45, Modbus serijska veza za HMI na prednjem delu
tip priključka konektor(i)2 x RJ45, Ethernet IP/Modbus TCP na prednjem delu
fizički interfejs 2-žični RS 485 za Modbus serijska veza
maksimalna struja preklapanja izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC
maksimalna struja preklapanja izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC
maksimalna struja preklapanja izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC
maksimalna struja preklapanja izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC
maksimalna struja preklapanja izlazni relej R2 na rezistivno opterećenje, cos phi = 1 : 5 A pri 250 V AC
maksimalna struja preklapanja izlazni relej R2 na rezistivno opterećenje, cos phi = 1 : 5 A pri 30 V DC
maksimalna struja preklapanja izlazni relej R2 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC
maksimalna struja preklapanja izlazni relej R2 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC
broj releja 2
način razmene podataka half duplex, full duplex, autonegotiation Ethernet IP/Modbus TCP
lokalna signalizacija lokalna dijagnostika: 4 LED (mono/dual colour)
lokalna signalizacija status komunikacionog modula: 4 LED (dvostruka boja)
format podataka 8 bitova, konfigurabilno neparno, parno ili bez parnosti za Modbus serijska veza
tip ulaza/izlaza programmable as logic input/output DQ1: 0-1 kHz, <= 30 V DC, 100 mA
tip ulaza/izlaza programmable as logic input/output DQ2: 0-1 kHz, <= 30 V DC, 100 mA
opseg snage 0.55-1 kW pri 380-440 V trofazne
opseg snage 0.55-1 kW pri 480-500 V trofazne
Masa proizvoda 1.7 kg
rezolucija frekvencije displej: 0.1 Hz
rezolucija frekvencije analogni ulaz: 0.012/50 Hz
tip izlaznog releja konfigurabilni relej R1: relej greške NO/NC električna izdržljivost 100000 ciklusa
tip izlaznog releja konfigurabilni relej R2: statusni relej NO električna izdržljivost 100000 ciklusa
tačnost +/- 0.6 % AI1, AI2 za temperaturne promene od 60 °C analogni ulaz
tačnost +/- 1 % AQ1 za temperaturne promene od 60 °C analogni izlaz
kompatibilnost ulaza DI1...DI5: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2
kompatibilnost ulaza PTI: pulse input nivo 1 PLC u skladu sa IEC 65A-68
kompatibilnost ulaza STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2
dopustiva privremena struja 1.1 x In tokom 60 s (normalan rad)
dopustiva privremena struja 1.35 x In tokom 2 s (normalan rad)
dopustiva privremena struja 1.5 x In tokom 60 s (zahtevne aplikacije)
dopustiva privremena struja 1.8 x In tokom 2 s (zahtevne aplikacije)
Broj analognih ulaza 2
kompenzacija klizanja motora automatska bez obzira na opterećenje
kompenzacija klizanja motora podesiva
kompenzacija klizanja motora nedostupna u "Permanent magnet motor" upravljanju
kompenzacija klizanja motora može se ukinuti
tip motornog pokretača variable speed drive
Protokol komunikacionog porta Modbus TCP
Protokol komunikacionog porta Modbus serijska veza
Protokol komunikacionog porta Ethernet/IP
paket podataka za prenos RTU za Modbus serijska veza
Broj analognih izlaza 1
brzina prenosa 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps za Modbus serijska veza
brzina prenosa 10/100 Mbit/s za Ethernet IP/Modbus TCP
logika digitalnog ulaza 16 predefinisanih brzina
minimalna struja preklapanja izlazni relej R1, R2: 5 mA pri 24 V DC
način pristupa slave Modbus RTU
način pristupa slave Modbus TCP
vreme osvežavanja izlazni relej (R1, R2): 5 ms (+/- 0.5 ms)
broj digitalnog ulaza 8
greška linearnosti AI1, AI2: +/- 0.15 % maksimalne vrednosti za analogni ulaz
greška linearnosti AQ1: +/- 0.2 % za analogni izlaz
broj adresa 1-247 za Modbus serijska veza
Izlazni napon <= napon napajanja
tip polarizacije bez impedanse za Modbus serijska veza
Širina 85 mm
kočenje do mirovanja sa ubacivanjem DC struje
Dubina 232.5 mm
tip digitalnih ulaza PTI podesivi kao impulsni ulaz: 0-30 kHz, 24 V DC (<= 30 V)
tip digitalnih ulaza STOA, STOB Safe torque off, 24 V DC (<= 30 V), impedansa: > 2.2 kΩ
tip digitalnih ulaza DI1...DI5 podesivi, 24 V DC (<= 30 V), impedansa: 4.4 kΩ
tip zaštite termička zaštita: motor
tip zaštite Safe torque off: motor
tip zaštite motor phase loss: motor
tip zaštite termička zaštita: frekventni regulator
tip zaštite Safe torque off: frekventni regulator
tip zaštite pregrevanje: frekventni regulator
tip zaštite overcurrent: frekventni regulator
tip zaštite output overcurrent between motor phase and earth: frekventni regulator
tip zaštite output overcurrent between motor phases: frekventni regulator
tip zaštite short-circuit between motor phase and earth: frekventni regulator
tip zaštite kratki spoj između faza motora: frekventni regulator
tip zaštite motor phase loss: frekventni regulator
tip zaštite DC Bus overvoltage: frekventni regulator
tip zaštite prenapon napajanja: frekventni regulator
tip zaštite podnapon napajanja: frekventni regulator
tip zaštite input supply loss: frekventni regulator
tip zaštite exceeding limit speed: frekventni regulator
tip zaštite kvar na upravljačkom kolu: frekventni regulator
napajanje spoljašnje napajanje za digitalne ulaze: 24 V DC (19-30 V), <1.25 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
napajanje interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
napajanje interno napajanje za digitalne ulaze i STO: 24 V DC (21-27 V), <200 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
tip analognog ulaza AI1 softverski podesiva struja: 0...20 mA, impedansa: 250 Ohm, rezolucija 12 bitova
tip analognog ulaza AI1 software-configurable temperature probe or water level sensor
tip analognog ulaza AI1 softverski podesiv napon: 0...10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova
tip analognog ulaza AI2 softverski podesiv napon: - 10...10 V DC, impedansa: 20 kOhm, rezolucija 12 bitova
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
opciona kartica slot GP-X: modul za proširenje - digitalni i analogni I/O
opciona kartica slot GP-X: modul za proširenje - izlazni releji
opciona kartica slot GP-ENC: 5/12 V digital encoder interface module
opciona kartica slot GP-ENC: analog encoder interface module
opciona kartica slot GP-ENC: resolver encoder interface module
trajanje uzorkovanja 2 milisekundi +/- 0.5 ms (DI1...DI5) - digitalni ulaz
trajanje uzorkovanja 5 milisekundi +/- 1 ms (PTI) - pulse input
trajanje uzorkovanja 1 milisekundi +/- 1 ms (AI1, AI2) - analogni ulaz
trajanje uzorkovanja 5 milisekundi +/- 1 ms (AQ1) - analogni izlaz
trajanje uzorkovanja 2 milisekundi +/- 0.5 ms (DQ1, DQ2) - discrete input/output
OKRUžENJE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda REACH
Sertifikacija proizvoda UL
Sertifikacija proizvoda TÜV
snaga disipacije u W prirodno strujanje vazduha: 28 W pri 380 V, prekidačka frekvencija 4 kHz (zahtevne aplikacije)
snaga disipacije u W ventilatorom za strujanje vazduha: 28 W pri 380 V, prekidačka frekvencija 4 kHz (zahtevne aplikacije)
snaga disipacije u W prirodno strujanje vazduha: 33 W pri 380 V, prekidačka frekvencija 4 kHz (normalan rad)
snaga disipacije u W ventilatorom za strujanje vazduha: 33 W pri 380 V, prekidačka frekvencija 4 kHz (normalan rad)
standardi EN/IEC 61800-3
standardi okruženje 1 kategorija C2 EN/IEC 61800-3
standardi okruženje 2 kategorija C3 EN/IEC 61800-3
standardi EN/IEC 61800-5-1
standardi IEC 60721-3
standardi IEC 61508
standardi IEC 13849-1
standardi UL 618000-5-1
elektromagnetna kompatibilnost test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa IEC 61000-4-2
elektromagnetna kompatibilnost test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa IEC 61000-4-3
elektromagnetna kompatibilnost test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa IEC 61000-4-4
elektromagnetna kompatibilnost 1.2/50 µs - 8/20 µs test otpornosti udara nivo 3 u skladu sa IEC 61000-4-5
elektromagnetna kompatibilnost test otpornosti emisije vezane sa vodovima nivo 3 u skladu sa IEC 61000-4-6
otpornost izolacije > 1 MOhm 500 V DC tokom 1 minuta prema uzemljenju
temperatura okoline za rad -15-50 °C bez smanjenja struje (zahtevne aplikacije)
temperatura okoline za rad -15-40 °C bez smanjenja struje (normalan rad)
temperatura okoline za rad 50-60 °C with current derating (zahtevne aplikacije)
temperatura okoline za rad 40-60 °C with current derating (normalan rad)
označavanje CE
karakteristike okruženja otpornost na hemijsko zagađenje klasa 3C3 u skladu sa EN/IEC 60721-3-3
karakteristike okruženja otpornost na zagađenje prašinom klasa 3S3 u skladu sa EN/IEC 60721-3-3
otpornost na vibracije 1.5 mm između pikova (f= 2-19 Hz) u skladu sa EN/IEC 60721-3-3 class 3M3
otpornost na vibracije 1 gn (f= 9-200 Hz) u skladu sa EN/IEC 60721-3-3 class 3M3
otpornost na udare 15 gn za 11 milisekundi, class 3M3 u skladu sa EN/IEC 60721-3-3
IP stepen zaštite IP20
nivo buke 52.7 dB u skladu sa 86/188/EEC
stepen zaprljanosti 2 u skladu sa EN/IEC 61800-5-1
Temperatura okoline za skladištenje -40-70 °C
izolacija između napajanja i kontrolnih priključaka
relativna vlažnost 5-95 % bez kondenzacije u skladu sa EN/IEC 60721-3-3 klasa 3K3
nadmorska visina za rad uređaja <= 1000 m bez smanjenja karakteristika
nadmorska visina za rad uređaja 1000...3000 m sa smanjenjem vrednosti struje 1 % na 100 m
Radni položaj vertikalno +/- 10 stepeni
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1609005EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1609005EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
frekventni regulator - 0.75kW- 400V - 3-fazno - ATV340 Ethernet

Slični proizvodi

EMC ulazni filter - za frekventne regulatore - 160 A
132.115,20 RSD
EMC ulazni filter - za frekventne regulatore - 100 A
118.815,60 RSD
EMC ulazni filter - za frekventne regulatore - 200 A
161.374,80 RSD
frekventni regulator - 22kW- 400V - 3-fazno - ATV340 Ethernet
369.871,20 RSD
frekventni regulator - 30kW- 400V - 3-fazno - ATV340 Ethernet
450.184,80 RSD
frekventni regulator - 1.5kW- 400V - 3-fazno - ATV340
92.466,00 RSD
frekventni regulator - 15kW- 400V - 3-fazno - ATV340 Ethernet
277.404,00 RSD
frekventni regulator - 22kW- 400V - 3-fazno - ATV340
369.871,20 RSD
frekventni regulator - 4kW- 400V - 3-fazno - ATV340 Ethernet
144.249,60 RSD
frekventni regulator - 1.5kW- 400V - 3-fazno - ATV340 Ethernet
92.466,00 RSD
frekventni regulator - 3kW- 400V - 3-fazno - ATV340 Ethernet
136.851,60 RSD
frekventni regulator - 5.5kW- 400V - 3-fazno - ATV340
162.742,80 RSD
