OSNOVNE INFORMACIJE
Mrežna frekvencija	47.5...63 Hz
namena proizvoda	asinhroni motori
namena proizvoda	sinhroni motori
linijska struja	27 A za 380 V trofazne 7.5 kW / 10 hp
linijska struja	22.2 A za 480 V trofazne 7.5 kW / 10 hp
Grupa proizvoda	Altivar Lift
posebna izvedba	sa integrisanim 7-segmentnim displejom

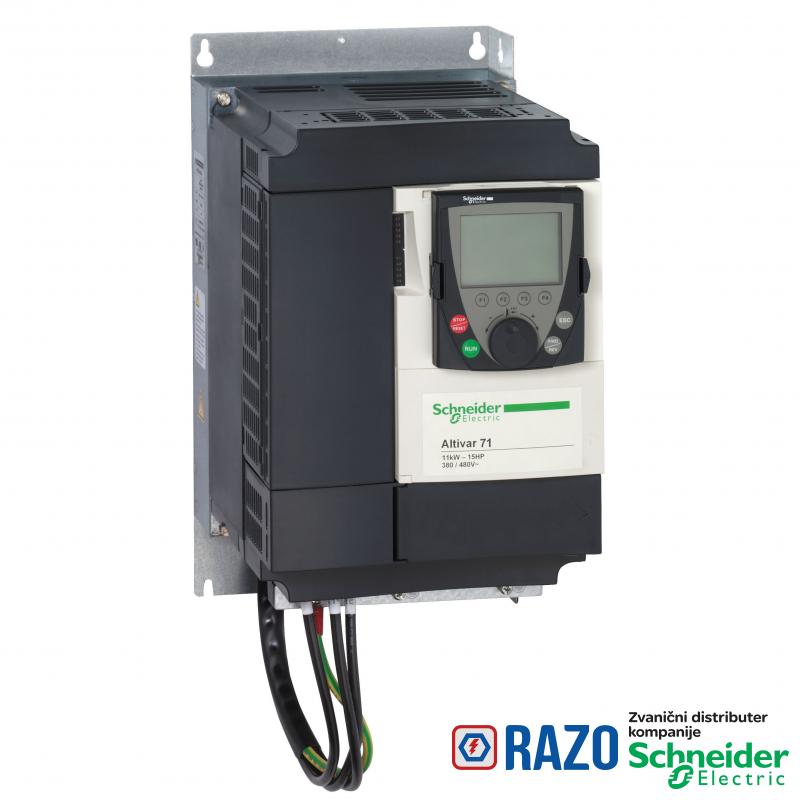

Tip proizvoda ili komponente	frekventni regulator
snaga motora kW	7.5 kW, trofazne pri 380...480 V
Broj faza mreže	trofazne
[Us] nazivni napon napajanja	380...480 V - 15...10 %
ograničenje napona napajanja	323-528 V
specifične primene proizvoda	lift
način spajanja	sa hladnjakom
EMC filter	integrisani
snaga motora hp	10 hp, trofazne pri 380...480 V
Kratko ime uređaja	ATV71
frekvencija napajanja	50...60 Hz - 5...5 %

DOPUNSKE INFORMACIJE
logika digitalnog ulaza	pozitivna logika (LI6)ako je konfigurisan kao digitalni ulaz, < 5 V (stanje 0), > 11 V (stanje 1)
logika digitalnog ulaza	negativna logika (LI6)ako je konfigurisan kao digitalni ulaz, > 16 V (stanje 0), < 10 V (stanje 1)
logika digitalnog ulaza	pozitivna logika (LI1...LI5), < 5 V (stanje 0), > 11 V (stanje 1)
logika digitalnog ulaza	negativna logika (LI1...LI5), > 16 V (stanje 0), < 10 V (stanje 1)
logika digitalnog ulaza	pozitivna logika (PWR), < 2 V (stanje 0), > 17 V (stanje 1)
tip kabla	bez seta za montažu: 1 žica(e)IEC kabl pri 45 °C, bakar 90 °C / XLPE/EPR
tip kabla	bez seta za montažu: 1 žica(e)IEC kabl pri 45 °C, bakar 70 °C / PVC
tip kabla	sa IP21 ili IP31 setom: 3 žica(e)IEC kabl pri 40 °C, bakar 70 °C / PVC
tip kabla	sa NEMA tip 1 setom: 3 žica(e)UL 508 kabl pri 40 °C, bakar 75 °C / PVC
tip analognog izlaza	AO1 softverski podesivi napon: 0...10 V DC, impedansa: 470 Ω, rezolucija 10 bitova
tip analognog izlaza	AO1 softverski podesiva struja: 0...20 mA, impedansa: 500 Ω, rezolucija 10 bitova
tip analognog izlaza	AO1 softverski podesivi digitalni izlaz 10 V 20-20 A
rampe ubrzanja i usporenja	automatska adaptacija rampe ako je premašena mogućnost kočenja, sa otpornikom
rampe ubrzanja i usporenja	linearno podesivo zasebno od 0.01 do 9000 s
rampe ubrzanja i usporenja	S, U ili korisnički definisano
fizički interfejs	2-žični RS 485 za Modbus
izlazna frekvencija	0-599 Hz
tip digitalnih izlaza	podesiva funkcija releja: (R1A, R1B, R1C) NO/NC - 100000 ciklusa
tip digitalnih izlaza	podesiva funkcija releja: (R2A, R2B) NO - 100000 ciklusa
profil upravljanja asinhronim motorom	fluks vektorska kontrola bez senzora, ENA (adaptacija energije) system
profil upravljanja asinhronim motorom	fluks vektorska kontrola sa senzorom, standardna
profil upravljanja asinhronim motorom	U/f upravljanje - Energy Saving, kvadratno U/f
profil upravljanja asinhronim motorom	fluks vektorska kontrola bez senzora, standardna
profil upravljanja asinhronim motorom	U/f upravljanje, 5 tačaka
profil upravljanja asinhronim motorom	fluks vektorska kontrola bez senzora, 2 tačke
profil upravljanja asinhronim motorom	U/f upravljanje, 2 tačke
maksimalna struja preklapanja	5 A pri 250 V AC na rezistivno opterećenje - cos ϕ = 1 - L/R = 0 ms (R1, R2)
maksimalna struja preklapanja	5 A pri 30 V DC na rezistivno opterećenje - cos ϕ = 1 - L/R = 0 ms (R1, R2)
maksimalna struja preklapanja	2 A pri 250 V AC na induktivno opterećenje - cos ϕ = 0.4 - L/R = 7 ms (R1, R2)
maksimalna struja preklapanja	2 A pri 30 V DC na induktivno opterećenje - cos ϕ = 0.4 - L/R = 7 ms (R1, R2)
tačnost momenta	+/- 5 % u zatvorenoj petlji sa enkoderom
tačnost momenta	+/- 15 % u otvorenoj petlji, bez povratne sprege
prelazni nadmoment	170-170 %, +/- 10 % za 60 s
prelazni nadmoment	220-220 %, +/- 10 % za 2 s
format podataka	8 bitova, 1 stop, parno za Modbus na prednjem delu
format podataka	8 bitova, neparno parno ili nekonfigurisana parnost za Modbus na priključku
otpornost izolacije	> 1 mOhm 500 V DC tokom 1 minuta prema uzemljenju
vreme odziva	R1A, R1B, R1C 7 ms, tolerancija +/- 0.5 ms za digitalni izlaz(e)
vreme odziva	R2A, R2B 7 ms, tolerancija +/- 0.5 ms za digitalni izlaz(e)
vreme odziva	AO1 2 ms, tolerancija +/- 0.5 ms za analogni izlaz(e)
vreme odziva	<= 100 ms u STO (Safe Torque Off)
minimum braking resistance	12 Ω
dielektrična snaga	3535 V DC između uzemljenja i energetskih priključaka
dielektrična snaga	5092 V DC između kontrolnih i napojnih priključaka
prividna snaga	17.8 kVA pri 380 V trofazne 7.5 kW / 10 hp
rezolucija frekvencije	displej: 0.1 Hz
rezolucija frekvencije	analogni ulaz: 0.024/50 Hz
tačnost	+/- 0.6 % (AI1-/Al1+) za temperaturne promene od 60 °C
tačnost	+/- 0.6 % (AI2) za temperaturne promene od 60 °C
tačnost	+/- 1 % (AO1) za temperaturne promene od 60 °C
prekidačka frekvencija	1...16 kHz podesivo
tip priključka	1 RJ45 (na prednjem delu) za Modbus
tip priključka	1 RJ45 (na priključku) za Modbus
tip priključka	muški SUB-D 9 na RJ45 za CANopen
Broj analognih ulaza	2
električna veza	priključak, kapacitet stezaljke: 2.5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
električna veza	priključak, kapacitet stezaljke: 6 mm², AWG 8 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
kompenzacija klizanja motora	nedostupna u U/f upravljanju (2 ili 5 tačaka)
kompenzacija klizanja motora	automatska bez obzira na opterećenje
kompenzacija klizanja motora	podesiva
kompenzacija klizanja motora	može se ukinuti
maksimalna prelazna struja	23.9 A za 2 s trofazne / 7.5 kW / 10 hp
broj digitalnih izlaza	2
tip digitalnih ulaza	podesivi (LI1...LI5)24 V DC, sa nivo 1 PLC - 3500 Ohm
tip digitalnih ulaza	podesiv izbornim prekidačem (LI6)24 V DC, sa nivo 1 PLC - 3500 Ohm
tip digitalnih ulaza	PTC sonda - podesiv izbornim prekidačem (LI6) - 0-6 sondi - 1500 Ohm
tip digitalnih ulaza	sigurnosni ulaz (PWR)24 V DC - 1500 Ohm
Protokol komunikacionog porta	CANopen
Protokol komunikacionog porta	Modbus
podešavanje petlje	podesivi PI regulator
paket podataka za prenos	RTU za Modbus
Broj analognih izlaza	1
minimalna struja preklapanja	3 mA pri 24 V DC za podesiva funkcija releja
brzina prenosa	9600 bps, 19200 bps za Modbus na prednjem delu
brzina prenosa	4800 bps, 9600 bps, 19200 bps, 38.4 Kbps za Modbus na priključku
brzina prenosa	20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps za CANopen
način pristupa	slave CANopen
izolacija	električna između napajanja i upravljanja
moment pritezanja	3 N.m, 26.5 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
moment pritezanja	0.6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
opseg brzina	1-100 za asinhroni motor u otvorenoj petlji, bez povratne sprege
opseg brzina	1-50 za sinhroni motor u otvorenoj petlji, bez povratne sprege
opseg brzina	1-1000 za asinhroni motor u zatvorenoj petlji sa enkoderom
broj digitalnog ulaza	7
lokalna signalizacija	napona frekventnog regulatora: 1 LED (crvena)
greška linearnosti	+/- 0.15 % maksimalne vrednosti (AI1-/Al1+, AI2)
greška linearnosti	+/- 0.2 % (AO1)
broj adresa	1-247 za Modbus
broj adresa	1-127 za CANopen
Izlazni napon	<= napon napajanja
Radni položaj	vertikalno +/- 10 stepeni
nazivna prekidačka frekvencija	8 kHz
tip polarizacije	bez impedanse za Modbus
tip zaštite	zaštita od pregrevanja: frekventni regulator
tip zaštite	prenapon napajanja: frekventni regulator
tip zaštite	protiv gubitka ulazne faze: frekventni regulator
tip zaštite	termička zaštita: motor
tip zaštite	gubitak faze motora: motor
tip zaštite	ukidanje napajanja izlaza: motor
tip zaštite	termička zaštita: frekventni regulator
tip zaštite	kratki spoj između faza motora: frekventni regulator
tip zaštite	zaštita od gubitka ulazne faze: frekventni regulator
tip zaštite	prekostrujna između izlaznih faza i uzemljenja: frekventni regulator
tip zaštite	prenaponi na DC bus-u: frekventni regulator
tip zaštite	kvar na upravljačkom kolu: frekventni regulator
tip zaštite	protiv prekoračenja brzine: frekventni regulator
tip zaštite	podnapon napajanja: frekventni regulator
napajanje	interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 A, tip zaštite: zaštita od preopterećenja i kratkog spoja
napajanje	interno napajanje: 24 V DC (21-27 V), <200 A, tip zaštite: zaštita od preopterećenja i kratkog spoja
tip analognog ulaza	AI2 softverski podesiv napon: 0...10 V DC 24 V maksimalno, impedansa: 30000 Ohm, rezolucija 11 bitova
tip analognog ulaza	AI1-/Al1+ bipolarni diferencijalni napon: +/- 10 V DC 24 V maksimalno, rezolucija 11 bitova + znak
tip analognog ulaza	AI2 softverski podesiva struja: 0...20 mA, impedansa: 242 Ohm, rezolucija 11 bitova
linijska struja kratkog spoja Isc	22 kA za trofazne
moment kočenja	30 % bez kočionog otpornika
moment kočenja	<= 150 % sa kočionim ili otpornikom za dizalice
nazivna izlazna struja	17.6 A pri 4 kHz 380 V trofazne 7.5 kW / 10 hp
nazivna izlazna struja	14 A pri 4 kHz 460 V trofazne 7.5 kW / 10 hp
tačnost brzine	+/- 0.01 % nominalne brzine u zatvorenoj petlji sa enkoderom 0.2 Tn do Tn
tačnost brzine	+/- 10 % nominalnog klizanja bez brzinske sprege 0.2 Tn do Tn
profil upravljanja sinhronim motorom	vektorsko upravljanje sa senzorom, standardno
profil upravljanja sinhronim motorom	vektorsko upravljanje bez senzora, standardno
trajanje uzorkovanja	2 milisekundi +/- 0.5 ms (LI6)ako je konfigurisan kao digitalni ulaz - digitalni ulaz(i)
trajanje uzorkovanja	2 milisekundi +/- 0.5 ms (LI1...LI5) - digitalni ulaz(i)
trajanje uzorkovanja	2 milisekundi +/- 0.5 ms (AI1-/Al1+) - analogni ulaz(i)
trajanje uzorkovanja	2 milisekundi +/- 0.5 ms (Al2) - analogni ulaz(i)
opciona kartica	komunikaciona kartica za Modbus TCP
opciona kartica	komunikaciona kartica za CC-Link
opciona kartica	interfejs kartica za enkoder
opciona kartica	I/O kartica za proširenje
opciona kartica	"Controller inside" programabilna kartica
opciona kartica	kranska kartica
opciona kartica	komunikaciona kartica za Fipio
opciona kartica	komunikaciona kartica za Modbus/Uni-Telway
opciona kartica	komunikaciona kartica za Modbus Plus
opciona kartica	komunikaciona kartica za Ethernet/IP
opciona kartica	komunikaciona kartica za DeviceNet
opciona kartica	komunikaciona kartica za Profibus DP
opciona kartica	komunikaciona kartica za Profibus DP V1
opciona kartica	komunikaciona kartica za Interbus-S

OKRUžENJE
Sertifikacija proizvoda	C-Tick
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	NOM 117
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	GOST
Standardi	EN 55011 klasa A grupa 2
Standardi	EN 61800-3 okruženja 2 kategorija C3
Standardi	IEC 60721-3-3 klasa 3C1
Standardi	EN 61800-3 okruženja 1 kategorija C3
Standardi	EN/IEC 61800-5-1
Standardi	IEC 60721-3-3 klasa 3S2
Standardi	UL tip 1
Standardi	EN/IEC 61800-3
elektromagnetna kompatibilnost	test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa IEC 61000-4-2
elektromagnetna kompatibilnost	test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa IEC 61000-4-3
elektromagnetna kompatibilnost	test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa IEC 61000-4-4
elektromagnetna kompatibilnost	1.2/50 µs - 8/20 µs test otpornosti udara nivo 3 u skladu sa IEC 61000-4-5
elektromagnetna kompatibilnost	test otpornosti emisije vezane sa vodovima nivo 3 u skladu sa IEC 61000-4-6
elektromagnetna kompatibilnost	test otpornosti propada i prekida napona u skladu sa IEC 61000-4-11
temperatura okoline za rad	-10-50 °C (bez smanjenja karakteristika)
otpornost na udare	15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27
označavanje	CE
otpornost na vibracije	1.5 mm između pikova (f= 3-13 Hz) u skladu sa EN/IEC 60068-2-6
otpornost na vibracije	1 gn (f= 13-200 Hz) u skladu sa EN/IEC 60068-2-6
nivo buke	55.6 dB u skladu sa 86/188/EEC
stepen zaprljanosti	2 u skladu sa EN/IEC 61800-5-1
Temperatura okoline za skladištenje	-25-70 °C
relativna vlažnost	5-95 % bez kondenzacije u skladu sa IEC 60068-2-3
relativna vlažnost	5-95 % bez kapljica vode u skladu sa IEC 60068-2-3
IP stepen zaštite	IP20 na gornjem delu bez zaštitne pločice na poklopcu u skladu sa EN/IEC 61800-5-1
IP stepen zaštite	IP20 na gornjem delu bez zaštitne pločice na poklopcu u skladu sa EN/IEC 60529
IP stepen zaštite	IP21 u skladu sa EN/IEC 61800-5-1
IP stepen zaštite	IP21 u skladu sa EN/IEC 60529
IP stepen zaštite	IP41 na gornjem delu u skladu sa EN/IEC 61800-5-1
IP stepen zaštite	IP41 na gornjem delu u skladu sa EN/IEC 60529
IP stepen zaštite	IP54 na donjem delu u skladu sa EN/IEC 61800-5-1
IP stepen zaštite	IP54 na donjem delu u skladu sa EN/IEC 60529
nadmorska visina za rad uređaja	<= 1000 m bez smanjenja karakteristika
nadmorska visina za rad uređaja	1000...3000 m sa smanjenjem vrednosti struje 1 % na 100 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP050303EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI100207EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
