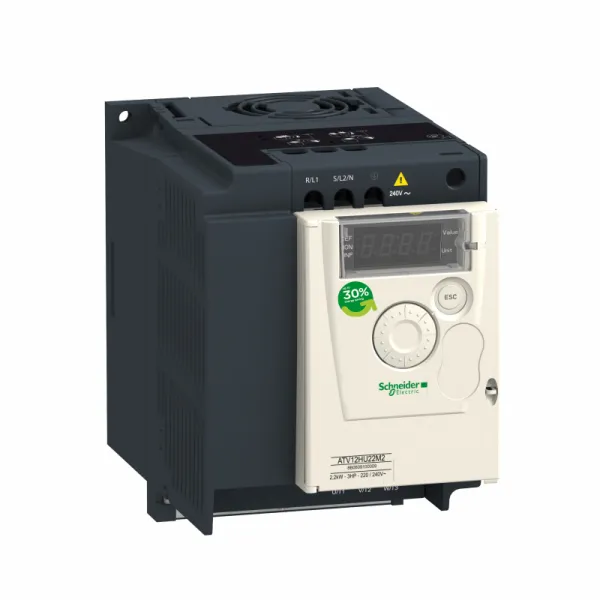

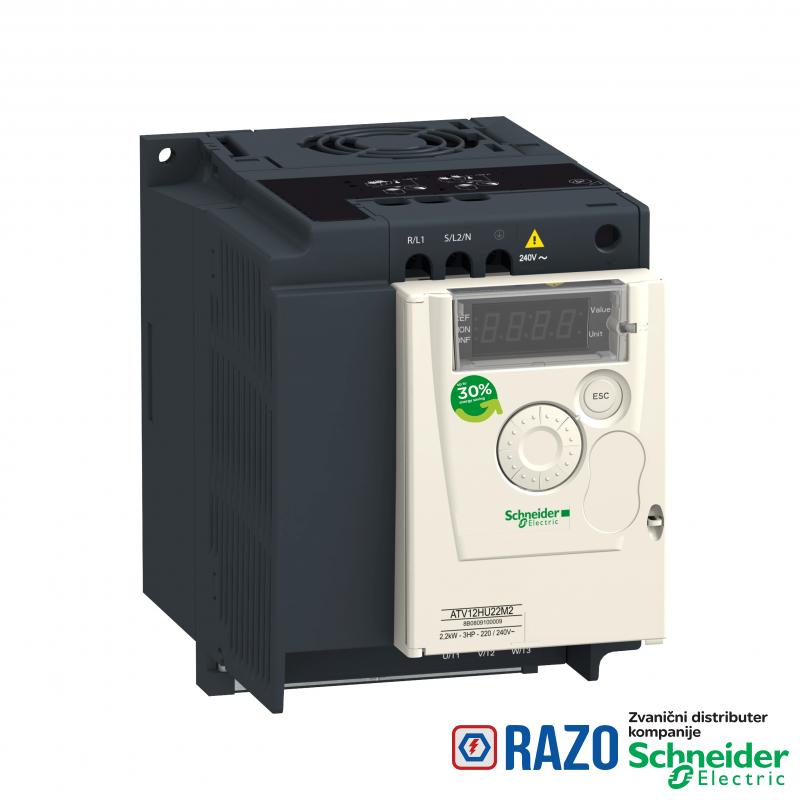

frekventni regulator ATV12 - 1.5kW - 2hp - 200..240V - monofazni - sa hladnjakom

frekventni regulator ATV12 - 1.5kW - 2hp - 200..240V - monofazni - sa hladnjakom

Šifra artikla: ATV12HU15M2
frekventni regulator ATV12 - 1.5kW - 2hp - 200..240V - monofazni - sa hladnjakom
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
43.693,20 RSD
43.693,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
namena proizvoda asinhroni motori
Grupa proizvoda Altivar 12
profil upravljanja asinhronim motorom fluks vektorska kontrola bez senzora
profil upravljanja asinhronim motorom kvadratno U/f upravljanje
profil upravljanja asinhronim motorom U/f upravljanje
prelazni nadmoment 150-170 % nazivnog momenta u zavisnosti od veličine regulatora i motora
Tip proizvoda ili komponente frekventni regulator
ime komponente ATV12
snaga motora kW 1.5 kW
Broj faza mreže monofazne
linijska struja 17.8 A pri 200 V
linijska struja 14.9 A pri 240 V
[Us] nazivni napon napajanja 200...240 V - 15...10 %
Protokol komunikacionog porta Modbus
nivo buke 45 dB
opseg brzina 1-20
specifične primene proizvoda jednostavna mašina
način spajanja sa hladnjakom
IP stepen zaštite IP20 bez zaštitne pločice na gornjem delu
Količina po setu set od 1
EMC filter integrisani
snaga motora hp 2 hp
ugrađeni ventilator sa
DOPUNSKE INFORMACIJE
struja linijskog kratkog spoja Isc 1 kA
logika digitalnog ulaza negativna logika (sink), > 16 V (stanje 0), < 10 V (stanje 1), ulazna impedansa 3.5 kΩ
logika digitalnog ulaza pozitivna logika (source), 0...< 5 V (stanje 0), > 11 V (stanje 1)
tip analognog izlaza AO1 softverski podesivi napon: 0...10 V, impedansa: 470 Ω, rezolucija 8 bitova
tip analognog izlaza AO1 softverski podesiva struja: 0...20 mA, impedansa: 800 Ω, rezolucija 8 bitova
minimalna struja preklapanja 5 mA pri 24 V DC za digitalni izlaz
Visina 142 mm
rampe ubrzanja i usporenja U
rampe ubrzanja i usporenja S
rampe ubrzanja i usporenja linearno od 0 do 999.9 s
vremenska konstanta 20 milisekundi +/- 1 ms za promenu reference
fizički interfejs 2-žični RS 485 za Modbus
izlazna frekvencija 0.5-400 Hz
napon izlaza 200...240 V trofazne
maksimalna struja preklapanja 2 A 250 V AC induktivno cos ϕ = 0.4 L/R = 7 ms digitalni izlaz
maksimalna struja preklapanja 2 A 30 V DC induktivno cos ϕ = 0.4 L/R = 7 ms digitalni izlaz
maksimalna struja preklapanja 3 A 250 V AC rezistivno cos ϕ = 1 L/R = 0 ms digitalni izlaz
maksimalna struja preklapanja 4 A 30 V DC rezistivno cos ϕ = 1 L/R = 0 ms digitalni izlaz
kočenje do zaustavljanja sa ubacivanjem DC struje, <30 sekundi
označavanje CE
opseg snage 1.1-2 kW pri 200-240 V monofazne
Masa proizvoda 1.4 kg
rezolucija frekvencije analogni ulaz: konvertor A/D, 10 bita
rezolucija frekvencije displej: 0.1 Hz
prekidačka frekvencija 2...16 kHz podesivo
prekidačka frekvencija 4...16 kHz sa faktorom smanjenja karakteristika
tip priključka 1 RJ45 (na prednjem delu) za Modbus
maksimalna prelazna struja 11.2 A za 60 s
komunikacioni servis čitanje holding registara (03) 29 reči
komunikacioni servis upis pojedinačnog registra (06) 29 reči
komunikacioni servis upis više registara (16) 27 reči
komunikacioni servis čitanje/upis više registara (23) 4/4 reči
komunikacioni servis čitanje identifikacije uređaja (43)
Broj analognih ulaza 1
električna veza priključak, kapacitet stezaljke: 5.5 mm², AWG 10 (L1, L2, L3, U, V, W, PA, PC)
funkcionalnost osnovna
kompenzacija klizanja motora podesiva
kompenzacija klizanja motora fabrički predefinisana
tip motornog pokretača variable speed drive
broj digitalnih izlaza 2
paket podataka za prenos RTU za Modbus
Broj analognih izlaza 1
brzina prenosa 4800 bit/s
brzina prenosa 9600 bit/s
brzina prenosa 19200 bit/s
brzina prenosa 38400 bit/s
izolacija električna između napajanja i upravljanja
Moment pritezanja 1.2 N.m
stalna izlazna struja 7.5 A pri 4 kHz
tip digitalnih ulaza podesivi LI1...LI4 24 V 18...30 V
broj digitalnog ulaza 4
greška linearnosti +/- 0.3 % maksimalne vrednosti za analogni ulaz
broj adresa 1-247 za Modbus
posebne primene komercijalna oprema
Radni položaj vertikalno +/- 10 stepeni
nazivna prekidačka frekvencija 4 kHz
Širina 105 mm
Dubina 156.2 mm
tip zaštite prenapon napajanja
tip zaštite podnapon napajanja
tip zaštite prekostrujna između izlaznih faza i uzemljenja
tip zaštite zaštita od pregrevanja
tip zaštite kratki spoj između faza motora
tip zaštite protiv gubitka faze u trofaznom sistemu
tip zaštite termička zaštita motora frekventnim regulatorom stalnim proračunom I²t
napajanje interno napajanje za potenciometar: 5 V DC (4.75-5.25 V), <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
napajanje interno napajanje za digitalne ulaze: 24 V DC (20.4-28.8 V), <100 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
tip analognog ulaza podesiva struja AI1 0...20 mA 250 Ohm
tip analognog ulaza podesivi napon AI1 0...10 V 30 kOhm
tip analognog ulaza podesivi napon AI1 0...5 V 30 kOhm
moment kočenja do 70 % nazivnog momenta bez kočionog otpornika
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
frekvencija napajanja 50/60 Hz +/- 5 %
tip digitalnih izlaza digitalni izlaz LO+, LO-
tip digitalnih izlaza zaštićeni relejni izlaz R1A, R1B, R1C 1 C/O
trajanje uzorkovanja 20 milisekundi, tolerancija +/- 1 ms za digitalni ulaz
trajanje uzorkovanja 10 milisekundi za analogni ulaz
OKRUžENJE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda GOST
Sertifikacija proizvoda UL
Sertifikacija proizvoda NOM
Sertifikacija proizvoda C-Tick
temperatura okoline za rad -10-50 °C zaštitni poklopac uklonjen sa gornje strane frekventnog regulatora
temperatura okoline za rad 50-60 °C sa smanjenjem vrednosti struje 2.2 % na °C
elektromagnetna kompatibilnost test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa EN/IEC 61000-4-4
elektromagnetna kompatibilnost test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa EN/IEC 61000-4-2
elektromagnetna kompatibilnost otpornost na emisije vezane sa vodovima nivo 3 u skladu sa EN/IEC 61000-4-6
elektromagnetna kompatibilnost test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa EN/IEC 61000-4-3
elektromagnetna kompatibilnost test otpornosti udara nivo 3 u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost test otpornosti propada i prekida napona u skladu sa EN/IEC 61000-4-11
otpornost na udare 15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27
otpornost na vibracije 1 gn (f = 13-200 Hz) u skladu sa EN/IEC 60068-2-6
otpornost na vibracije 1.5 mm između pikova (f = 3-13 Hz) - uređaj nemontiran na simetričnu DIN šinu - u skladu sa EN/IEC 60068-2-6
Temperatura okoline za skladištenje -25-70 °C
relativna vlažnost 5-95 % bez kondenzacije u skladu sa IEC 60068-2-3
relativna vlažnost 5-95 % bez kapljica vode u skladu sa IEC 60068-2-3
nadmorska visina za rad uređaja > 1000...2000 m sa smanjenjem vrednosti struje 1 % na 100 m
nadmorska visina za rad uređaja <= 1000 m bez smanjenja karakteristika
elektromagnetna emisija emisije vezane sa zračenjem okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 2...16 kHz oklopljen motorni kabl
elektromagnetna emisija emisije vezane sa vodovima sa integrisanim EMC filterom okruženje 1 kategorija C1 u skladu sa EN/IEC 61800-3 2, 4, 8, 12 i 16 kHz oklopljen motorni kabl <5 m
elektromagnetna emisija emisije vezane sa vodovima sa dodatnim EMC filterom okruženje 1 kategorija C1 u skladu sa EN/IEC 61800-3 4...12 kHz oklopljen motorni kabl <20 m
elektromagnetna emisija emisije vezane sa vodovima sa dodatnim EMC filterom okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 4...12 kHz oklopljen motorni kabl <50 m
elektromagnetna emisija emisije vezane sa vodovima sa dodatnim EMC filterom okruženje 2 kategorija C3 u skladu sa EN/IEC 61800-3 4...12 kHz oklopljen motorni kabl <50 m
elektromagnetna emisija emisije vezane sa vodovima sa integrisanim EMC filterom okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 4...16 kHz oklopljen motorni kabl <5 m
elektromagnetna emisija emisije vezane sa vodovima sa integrisanim EMC filterom okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 2, 4, 8, 12 i 16 kHz oklopljen motorni kabl <10 m
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP090202EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI100205EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
