| OSNOVNE INFORMACIJE | |
|---|---|
| namena proizvoda | asinhroni motori |

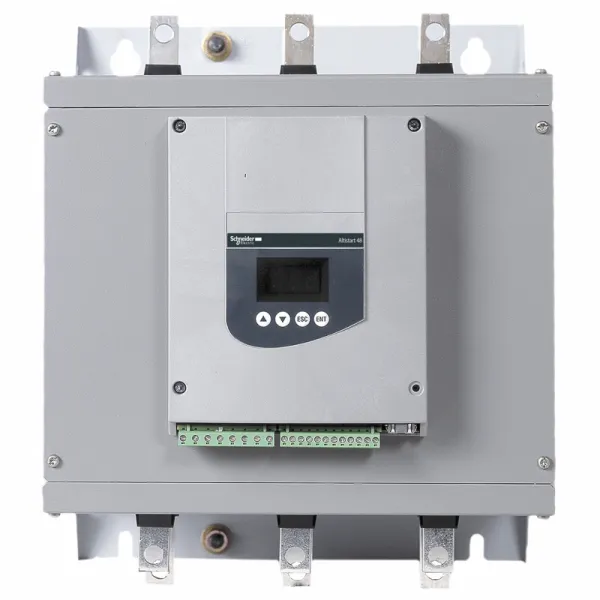

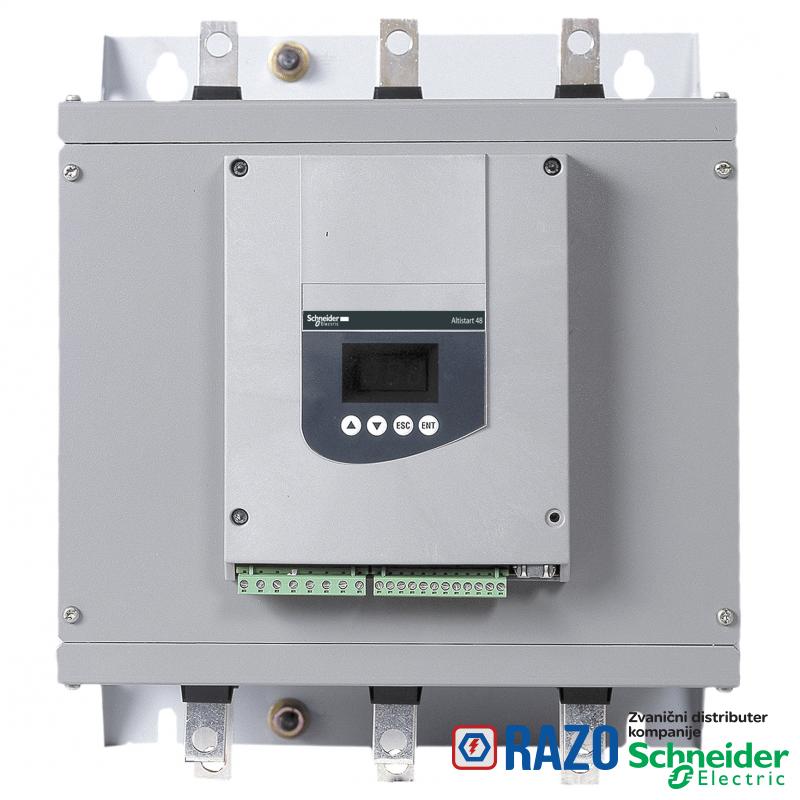

| Grupa proizvoda | Altistart 48 |
| Tip proizvoda ili komponente | soft starter |
| snaga motora kW | 55 kW pri 230 V direktno povezivanje sa motorom za zahtevne aplikacija |
| snaga motora kW | 75 kW pri 230 V direktno povezivanje sa motorom za standardne aplikacije |
| snaga motora kW | 110 kW pri 230 V redno sa namotajima motora povezanog u trougao za zahtevne aplikacija |
| snaga motora kW | 110 kW pri 400 V direktno povezivanje sa motorom za zahtevne aplikacija |
| snaga motora kW | 132 kW pri 230 V redno sa namotajima motora povezanog u trougao za standardne aplikacije |
| snaga motora kW | 132 kW pri 400 V direktno povezivanje sa motorom za standardne aplikacije |
| snaga motora kW | 160 kW pri 400 V redno sa namotajima motora povezanog u trougao za zahtevne aplikacija |
| snaga motora kW | 220 kW pri 400 V redno sa namotajima motora povezanog u trougao za standardne aplikacije |
| snaga disipacije u W | 580 W za zahtevne aplikacija |
| snaga disipacije u W | 695 W za standardne aplikacije |
| IcL pokretača | 250 A za direktno povezivanje sa motorom za zahtevne aplikacija |
| IcL pokretača | 250 A za direktno povezivanje sa motorom za standardne aplikacije |
| IcL pokretača | 433 A za redno sa namotajima motora povezanog u trougao za zahtevne aplikacija |
| IcL pokretača | 433 A za redno sa namotajima motora povezanog u trougao za standardne aplikacije |
| tip pokretanja | pokretanje sa kontrolom momenta (struja ograničena na 5 In) |
| kategorija upotrebe | AC-53A |
| [Us] nazivni napon napajanja | 230...415 V - 15...10 % |
| specifične primene proizvoda | heavy duty industry and pumps |
| IP stepen zaštite | IP00 |
| Kratko ime uređaja | ATS48 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Povezivanje uređaja | redno sa namotajima motora povezanog u trougao |
| Povezivanje uređaja | direktno povezivanje sa motorom |
| Mrežna frekvencija | 47.5...63 Hz |
| napon upravljačkog kola | 220 - 15 % do 415 + 10 %, 50/60 Hz |
| Visina | 380 mm |
| tip analognog izlaza | strujni izlaz AO: 0-20 mA ili 4-20 mA, impedansa <500 Ω |
| maksimalna struja preklapanja | logički izlaz 0.2 A pri 30 V DC |
| maksimalna struja preklapanja | relejni izlazi 1.8 A pri 230 V AC induktivno opterećenje, cos ϕ= 0.5 20 milisekundi |
| maksimalna struja preklapanja | relejni izlazi 1.8 A pri 30 V DC induktivno opterećenje, cos ϕ= 0.5 20 milisekundi |
| napon digitalnog ulaza | 24 V <= 30 V |
| označavanje | CE |
| opseg snage | 55-100 kW pri 200-240 V trofazne |
| opseg snage | 110-220 kW pri 380-440 V trofazne |
| opseg snage | 110-220 kW pri 200-240 V trofazne |
| Masa proizvoda | 18.2 kg |
| udarna struja | 0.4...1.3 Icl podesivi |
| instalirani uređaj | 31 |
| Tip priključka | 1 RJ45 |
| tip motornog pokretača | soft starter |
| komunikaciona veza | serijska veza |
| Dostupna funkcija | spoljašnji bypass (opciono) |
| broj digitalnih izlaza | 2 |
| potrošnja upravljačkog kola | 50 W |
| Protokol komunikacionog porta | Modbus |
| ograničenje napona napajanja | 195-456 V |
| tip digitalnih ulaza | PTC, 750 Ohm pri 25 °C |
| tip digitalnih ulaza | (Stop, Run, LI3, LI4) logika, <= 8 mA 4300 Ohm |
| minimalna struja preklapanja | 10 mA pri 6 V DC za relejni izlazi |
| fizički interfejs | RS485 multidrop |
| tip hlađenja | ventilatorom za strujanje vazduha |
| broj digitalnog ulaza | 5 |
| način spajanja | sa hladnjakom |
| Radni položaj | vertikalno +/- 10 stepeni |
| struja fabričkog podešavanja | 233 A |
| apsolutna tačnost izlaza | +/- 5 % |
| Širina | 320 mm |
| Brzina prenosa | 4800, 9600 ili 19200 bps |
| Dubina | 265 mm |
| logika digitalnog ulaza | pozitivna logika Stop, Run, LI3, LI4 u stanju 0: < 5 V i <= 2 mA u stanju 1: > 11 V, >= 5 mA |
| tip zaštite | gubitak faze: napajanje |
| tip zaštite | termička zaštita: motor |
| tip zaštite | termička zaštita: pokretač |
| frekvencija napajanja | 50...60 Hz - 5...5 % |
| tip digitalnih izlaza | (LO1) digitalni izlaz 0 V otvoreni kolektor |
| tip digitalnih izlaza | (LO2) digitalni izlaz 0 V otvoreni kolektor |
| tip digitalnih izlaza | (R1) relejni izlazi relej greške NO |
| tip digitalnih izlaza | (R2) relejni izlazi relej za signalizaciju završetka pokretanja NO |
| tip digitalnih izlaza | (R3) relejni izlazi motor pod naponom NO |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | NOM 117 |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | DNV |
| Sertifikacija proizvoda | SEPRO |
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | TCF |
| Standardi | EN/IEC 60947-4-2 |
| elektromagnetna kompatibilnost | emisije vezane sa vodovima i zračenjem nivo A u skladu sa IEC 60947-4-2 |
| elektromagnetna kompatibilnost | sinusni talasi koji se eksponencijalno smanjuju nivo 3 u skladu sa IEC 61000-4-12 |
| elektromagnetna kompatibilnost | elektrostatička pražnjenja nivo 3 u skladu sa IEC 61000-4-2 |
| elektromagnetna kompatibilnost | otpornost na električne prelaze nivo 4 u skladu sa IEC 61000-4-4 |
| elektromagnetna kompatibilnost | otpornost na emitovane radio električne interferencije nivo 3 u skladu sa IEC 61000-4-3 |
| elektromagnetna kompatibilnost | impuls napona/struje nivo 3 u skladu sa IEC 61000-4-5 |
| temperatura okoline za rad | 40-60 °C (sa promenom struje od 2 % na °C) |
| temperatura okoline za rad | -10-40 °C (bez smanjenja karakteristika) |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27 |
| otpornost na vibracije | 1 gn (f= 13-200 Hz) u skladu sa EN/IEC 60068-2-6 |
| otpornost na vibracije | 1.5 mm (f= 2-13 Hz) u skladu sa EN/IEC 60068-2-6 |
| nivo buke | 54 dB |
| stepen zaprljanosti | nivo 3 u skladu sa IEC 60664-1 |
| Temperatura okoline za skladištenje | -25-70 °C |
| relativna vlažnost | 0-95 % bez kondenzacije ili kapljica vode u skladu sa EN/IEC 60068-2-3 |
| nadmorska visina za rad uređaja | <= 1000 m bez smanjenja karakteristika |
| nadmorska visina za rad uređaja | > 1000...2000 m sa smanjenjem vrednosti struje od 2.2 % na dodatnih 100 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP111032EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI111008EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
