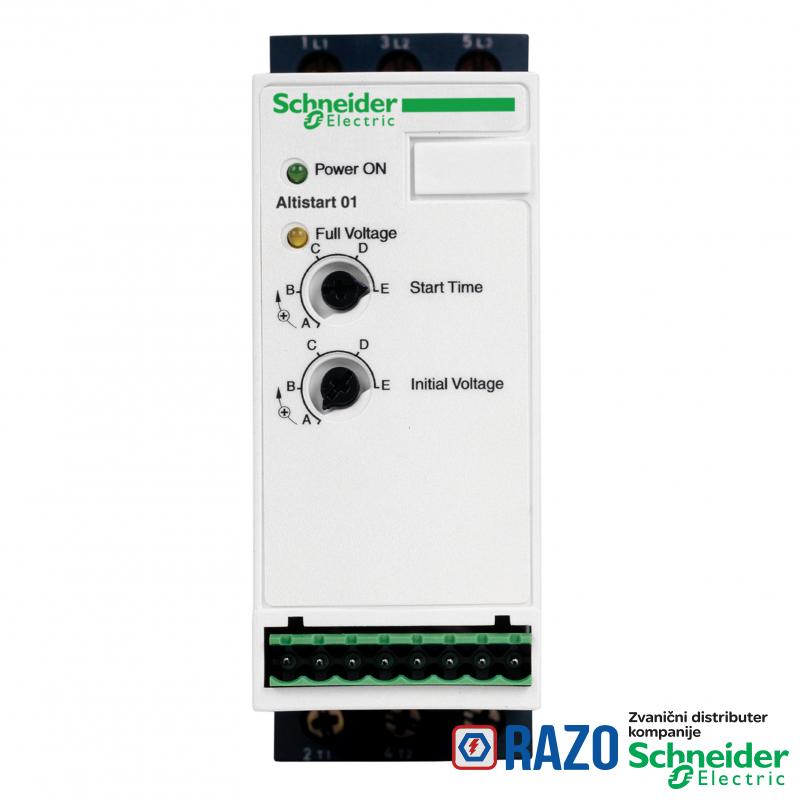

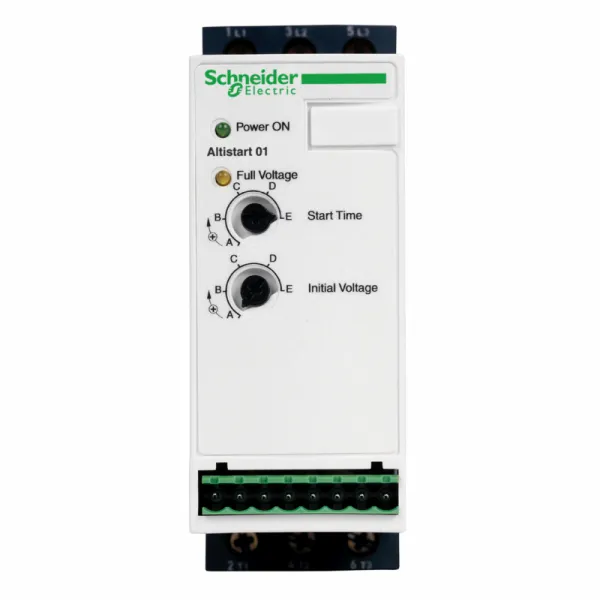

soft starter za asinhroni motor - ATS01 - 12 A - 110..480V - 1.5..5.5 kW

soft starter za asinhroni motor - ATS01 - 12 A - 110..480V - 1.5..5.5 kW

Šifra artikla: ATS01N112FT
soft starter za asinhroni motor - ATS01 - 12 A - 110..480V - 1.5..5.5 kW
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
25.950,00 RSD
25.950,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
potrošnja struje 60 A pri nazivnom opterećenju
namena proizvoda asinhroni motori
Grupa proizvoda Altistart 01
Tip proizvoda ili komponente soft starter
snaga motora kW 2.2 kW, trofazne pri 230 V
snaga motora kW 5.5 kW, trofazne pri 400 V
snaga motora kW 1.5 kW, monofazne pri 230 V
Broj faza mreže monofazne
snaga disipacije u W 1 W pri punom opterećenju i na kraju zaletanja
snaga disipacije u W 61 W u prelaznom stanju
kategorija upotrebe AC-53B u skladu sa EN/IEC 60947-4-2
IcL pokretača 12 A
tip pokretanja start sa naponskom rampom
[Us] nazivni napon napajanja 110...480 V - 10...10 %
specifične primene proizvoda jednostavna mašina
snaga motora hp 3 hp, trofazne pri 230 V
snaga motora hp 1.5 hp, trofazne pri 210 V
snaga motora hp 7.5 hp, trofazne pri 460 V
Kratko ime uređaja ATS01
DOPUNSKE INFORMACIJE
električna veza 4 mm vijčana priključna bloka - kruti 1 1...10 mm² AWG 8 kolo napajanja
električna veza vijčani priključak - fleksibilni bez kablovskog završetka 2 0.5...1.5 mm² AWG 16 upravljačko kolo
električna veza vijčani priključak - kruti 1 0.5...2.5 mm² AWG 14 upravljačko kolo
električna veza 4 mm vijčana priključna bloka - kruti 2 1...6 mm² AWG 10 kolo napajanja
električna veza vijčani priključak - kruti 2 0.5...1 mm² AWG 17 upravljačko kolo
električna veza vijčani priključak - fleksibilni sa kablovskim završetkom 1 0.5...1.5 mm² AWG 16 upravljačko kolo
električna veza 4 mm vijčana priključna bloka - fleksibilni bez kablovskog završetka 1 1.5...10 mm² AWG 8 kolo napajanja
električna veza vijčani priključak - fleksibilni bez kablovskog završetka 1 0.5...2.5 mm² AWG 14 upravljačko kolo
električna veza 4 mm vijčana priključna bloka - fleksibilni sa kablovskim završetkom 2 1...6 mm² AWG 10 kolo napajanja
električna veza 4 mm vijčana priključna bloka - fleksibilni bez kablovskog završetka 2 1.5...6 mm² AWG 10 kolo napajanja
Mrežna frekvencija 47.5...63 Hz
napon upravljačkog kola 110 V AC +/- 10 % pri 35 mA
napon upravljačkog kola 24 V AC/DC +/- 10 % pri 30 mA
napon upravljačkog kola 240 V AC +/- 10 % pri 80 mA
Visina 124 mm
označavanje CE
opseg snage 1.1-2 kW pri 200-240 V monofazne
opseg snage 2.2-3 kW pri 200-240 V trofazne
opseg snage 4-6 kW pri 380-440 V trofazne
Masa proizvoda 0.28 kg
struja digitalnog izlaza 2 A DC-13
struja digitalnog izlaza 3 A AC-15
tip motornog pokretača soft starter
Dostupna funkcija integrisani bypass
ograničenje napona napajanja 99-528 V
vreme pokretanja 1 s / 100
vreme pokretanja 5 s / 20
vreme pokretanja podesivo od 1 do 5 s
način spajanja sa hladnjakom
kompatibilnost ATS01N1
Izlazni napon <= napon napajanja
Radni položaj vertikalno +/- 10 stepeni
Širina 45 mm
Dubina 131 mm
moment pokretanja 30...80 % od početnog momenta motora povezanog direktno na napajanje
moment pritezanja 1.9-2.5 N.m
moment pritezanja 0.5-0.5 N.m
frekvencija napajanja 50...60 Hz - 5...5 %
OKRUžENJE
Sertifikacija proizvoda B44.1-96/ASME A17.5 za uređaje povezane na motorne priključke u trouglu
Sertifikacija proizvoda C-Tick
Sertifikacija proizvoda CCC
Sertifikacija proizvoda UL
Sertifikacija proizvoda CSA
Sertifikacija proizvoda GOST
Standardi EN/IEC 60947-4-2
elektromagnetna kompatibilnost emisije vezane sa vodovima i zračenjem nivo B u skladu sa CISPR 11
elektromagnetna kompatibilnost otpornost na električne prelaze nivo 4 u skladu sa IEC 61000-4-4
elektromagnetna kompatibilnost otpornost na emitovane radio električne interferencije nivo 3 u skladu sa IEC 61000-4-3
elektromagnetna kompatibilnost mikro prekidi i fluktuacija napona u skladu sa IEC 61000-4-11
elektromagnetna kompatibilnost impuls napona/struje nivo 3 u skladu sa IEC 61000-4-5
elektromagnetna kompatibilnost emisije vezane sa vodovima i zračenjem nivo B u skladu sa IEC 60947-4-2
elektromagnetna kompatibilnost sinusni talasi koji se eksponencijalno smanjuju nivo 3 u skladu sa IEC 61000-4-12
elektromagnetna kompatibilnost elektrostatička pražnjenja nivo 3 u skladu sa IEC 61000-4-2
elektromagnetna kompatibilnost EMC otpornost u skladu sa EN 50082-1
elektromagnetna kompatibilnost EMC otpornost u skladu sa EN 50082-2
elektromagnetna kompatibilnost harmonici u skladu sa IEC 1000-3-2
elektromagnetna kompatibilnost harmonici u skladu sa IEC 1000-3-4
elektromagnetna kompatibilnost otpornost na emisije vezane sa vodovima prouzrokovane radio poljima nivo 3 u skladu sa IEC 61000-4-6
temperatura okoline za rad -10-40 °C (bez smanjenja karakteristika)
temperatura okoline za rad 40-50 °C (sa promenom struje od 2 % na °C)
otpornost na udare 15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27
otpornost na vibracije 1 gn (f= 13-150 Hz) u skladu sa EN/IEC 60068-2-6
otpornost na vibracije 1.5 mm između pikova (f= 3-13 Hz) u skladu sa EN/IEC 60068-2-6
stepen zaprljanosti 2 u skladu sa EN/IEC 60947-4-2
temperatura okoline za skladištenje -25-70 °C u skladu sa EN/IEC 60947-4-2
relativna vlažnost 5-95 % bez kondenzacije ili kapljica vode u skladu sa EN/IEC 60068-2-3
IP stepen zaštite IP20
nadmorska visina za rad uređaja <= 1000 m bez smanjenja karakteristika
nadmorska visina za rad uređaja > 1000 m sa smanjenjem vrednosti struje od 2.2 % na dodatnih 100 m
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI100217EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
